聚甲醛(英文：polyformaldehyde)熱塑性結(jié)晶聚合物。被譽(yù)為“超鋼”或者“賽鋼”，又稱聚氧亞甲基。英文縮寫為POM。通常甲醛聚合所得之聚合物，聚合度不高，且易受熱解聚。可用作有機(jī)化工、合成樹(shù)脂的原料，也用作藥物熏蒸劑.
一般性能
聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強(qiáng)烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時(shí)。POM的長(zhǎng)期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長(zhǎng)期耐熱共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃溫度范圍內(nèi)長(zhǎng)期使用。POM極易分解，分解溫度為280℃，分解時(shí)有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用耐腐蝕性的材料制作。
力學(xué)性能
POM強(qiáng)度、剛度高，彈性好，減磨耐磨性好。其力學(xué)性能優(yōu)異，比強(qiáng)度可達(dá)50.5MPa，比剛度可達(dá)2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點(diǎn)。POM的沖擊強(qiáng)度較高，但常規(guī)沖擊不及ABS和PC；POM對(duì)缺口敏感，有缺口可使沖擊強(qiáng)度下降90%之多。POM的疲勞強(qiáng)度十分突出，10交變載荷作用后，疲勞強(qiáng)度可達(dá)35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時(shí)僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤(rùn)滑性好。POM制品對(duì)磨時(shí)，高載荷作用時(shí)易產(chǎn)生類似尖叫的噪聲。
電學(xué)性能
POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很小；耐電弧性極好，并可在高溫下保持。POM的介電強(qiáng)度與厚度有關(guān)，厚度0.127mm時(shí)為82.7kV/mm，厚度為1.88mm時(shí)為23.6kV/mm。
環(huán)境性能
POM不耐強(qiáng)酸和氧化劑，對(duì)烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤(rùn)滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。
POM的耐候性不好，長(zhǎng)期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂。
成形性
結(jié)晶料，熔融范圍窄，熔融和凝固快，料溫稍低于熔融溫度即發(fā)生結(jié)晶，流動(dòng)性中等，吸濕小，可不經(jīng)干燥處理。
優(yōu)點(diǎn)
1、具高機(jī)械強(qiáng)度和剛性；2、最高的疲勞強(qiáng)度；3、環(huán)境抵抗性、耐有機(jī)溶劑性佳；
4、耐反覆沖擊性強(qiáng)；5、廣泛的使用溫度范圍(-40℃~120℃)；6、良好的電氣性質(zhì)；
7、復(fù)原性良好；8、具自已潤(rùn)滑性、耐磨性良好；9、尺寸安定性優(yōu)。
缺點(diǎn)
受強(qiáng)酸腐蝕，耐侯差，粘合性差，熱分解與軟化溫度接近，限氧指數(shù)小
聚甲醛（POM）是一種性能優(yōu)良的工程塑料，在國(guó)外有“奪鋼”、“超鋼”之稱。POM具有類似金屬的硬度、強(qiáng)度和鋼性，在很寬的溫度和濕度范圍內(nèi)都具有很好的自潤(rùn)滑性、良好的耐疲勞性，并富于彈性，此外它還有較好的耐化學(xué)品性。POM以低于其他許多工程塑料的成本，正在替代一些傳統(tǒng)上被金屬所占領(lǐng)的市場(chǎng)，如替代鋅、黃銅、鋁和鋼制作許多部件，自問(wèn)世以來(lái)，POM已經(jīng)廣泛應(yīng)用于電子電氣、機(jī)械、儀表、日用輕工、汽車、建材、農(nóng)業(yè)等領(lǐng)域。在很多新領(lǐng)域的應(yīng)用，如醫(yī)療技術(shù)、運(yùn)動(dòng)器械等方面，POM也表現(xiàn)出較好的增長(zhǎng)態(tài)勢(shì)。

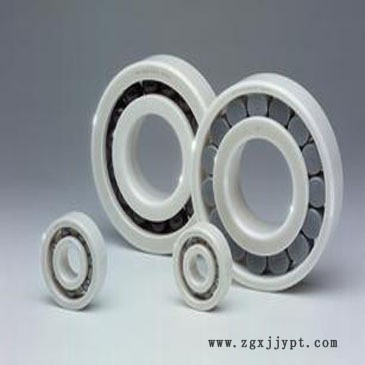

廣泛用于制造各種滑動(dòng)、轉(zhuǎn)動(dòng)機(jī)械零件，做各種齒輪、杠桿、滑輪、鏈輪，特別適宜做軸承，熱水閥門、精密計(jì)量閥、輸送機(jī)的鏈環(huán)和輥?zhàn)印⒘髁坑?jì)、汽車內(nèi)外部把手、曲柄等車窗轉(zhuǎn)動(dòng)機(jī)械，油泵軸承座和葉輪燃?xì)忾_(kāi)關(guān)閥、電子開(kāi)關(guān)零件、緊固體、接線柱鏡面罩、電風(fēng)扇零件、加熱板、儀表鈕 ；錄音錄像帶的軸承 ；各種管道和農(nóng)業(yè)噴灌系統(tǒng)以及閥門、噴頭、水龍頭、洗浴盆零件；開(kāi)關(guān)鍵盤、按鈕、音像帶卷軸；溫控定時(shí)器；動(dòng)力工具，庭園整理工具零件；另外可作為沖浪板、帆船及各種雪撬零件，手表微型齒輪、體育用設(shè)備的框架輔件和背包用各種環(huán)扣、緊固件、打火機(jī)、拉鏈、扣環(huán)；醫(yī)療器械中的心臟起博器；人造心臟瓣膜、頂椎、假肢等
用于化工、制藥等化學(xué)合成及使用無(wú)水甲醛作原料的合成方面。
