| 加工定制 : | 是 | 類型 : | 密封圈 |
| 材質 : | 金屬 | 品牌 : | 華港 |
| 型號 : | A | 作用 : | 固定密封 |
| 樣品或現貨 : | 現貨 | 是否標準件 : | 標準件 |
| 使用溫度 : | 800 | 使用壓力 : | 10 |
| 是否進口 : | 否 | 適用范圍 : | 汽車,電器,軸承,泵,油缸 |
| 性質 : | 耐腐蝕,耐高溫,耐高壓,耐磨損 |
無錫華港密封保溫材料有限公司??
無錫華港密封保溫材料有限公司位于風景秀麗的太湖之濱——無錫市。本公司主要生產銷售保溫材料（玻璃棉制品、橡塑制品、 硅酸鋁制品、陶瓷纖維制品、PE制品、外墻專用保溫制品等），密封材料（不銹鋼內外環纏繞墊片、金屬墊片、石棉墊片、四氟墊片、高強墊片、石墨復合墊片）等兩大系列。品種齊全、價格合理、交貨及時、服務周到。目前，我公司產品已被使用在全國電力行業、化學、工業、冶金、船舶等。我無錫華港密封保溫材料有限公司全體員工將齊心協力為您提供 的產品、快捷、完善的服務。我公司會不斷創新，與您攜手共進，共創美好未來。
?

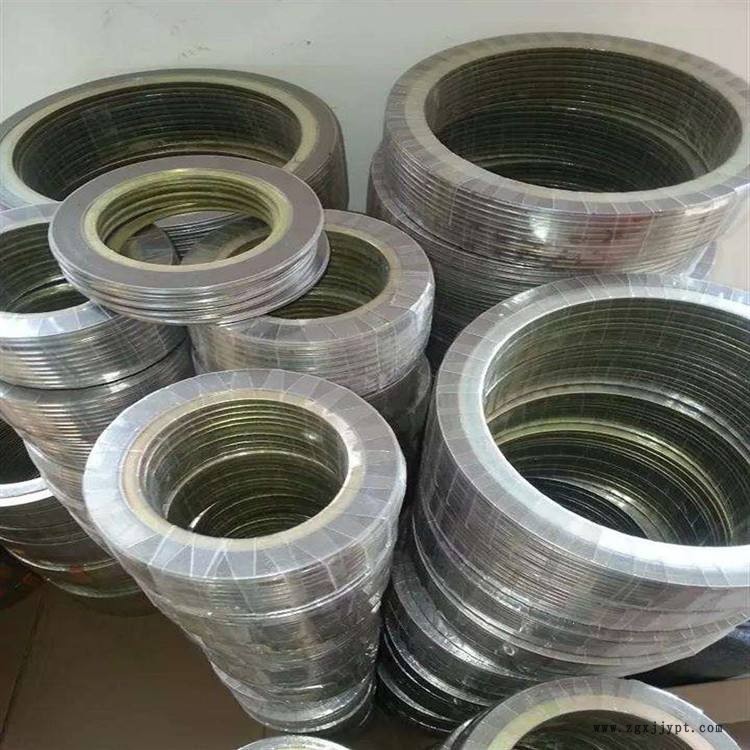

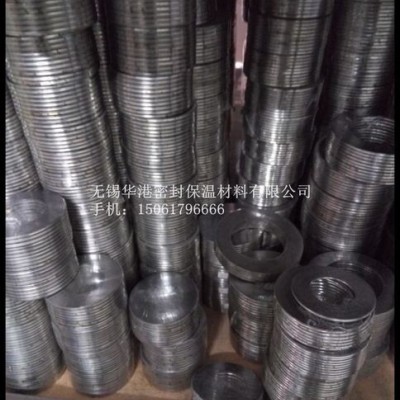

不銹鋼帶內外環金屬纏繞墊片由基本型金屬纏繞墊片加上由鋼板做成的內外環而構成，內外環用來加強壓力、防止纏繞松動。內外環可選不同材質。金屬纏繞墊片分四種形式：基本型金屬纏繞墊片、帶內環金屬纏繞墊片、帶外環金屬纏繞墊片、帶內外環金屬纏繞墊片。應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處封。???????????????????????????????????????????????????????????????????????????????????????????????????????????????????? 我們能按照ANSI,API.DIN.JIS,JPI,BS等標準生產，或者由用戶具體注明要求。使用壓≤25Mpa。
如墊片用在換熱器上，一般我們推薦帶Φ3.2的不銹鋼內環，窄帶材質同鋼帶，窄帶形式分粘貼型或包覆型。
如墊片需要色標，請注明。金屬纏繞墊片采用 SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、 、聚四氟乙烯、無 等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。
金屬纏繞墊片為半金屬密合墊中回彈性 的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其 壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高。
金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
金屬纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
?
?
?
【金屬纏繞墊片】種類：
?
| 種類 | 厚度(mm) | |
| 基本型纏繞墊片 | 3.2 | 4.5 |
| 帶內環纏繞墊片 | ? | 4.5 |
| 帶外環纏繞墊片 | ? | 4.5 |
| 帶內外環纏繞墊片 | ? | 4.5 |
?
【金屬纏繞墊片】結構材料：
?
| 填充料 | 鋼帶 | 內環 | 外環 |
| 纏繞 | SUS 304 | 碳鋼 | 碳鋼 |
| 石墨纏繞 | SUS 316 | SUS 304 | SUS 304 |
| 四氟纏繞 | SUS 316L | SUS 316 | SUS 316 |
| ? | ? | SUS 316L | SUS 316L |
?
| 填充料 | 溫 度(°C) | 操作壓力(kg/cm2) |
| 石墨纏繞 | -200~550 | 250 |
| 纏繞 | -150~450 | 100 |
| 四氟纏繞 | 240~260 | 100 |
?
【內環及纏繞金屬】材質選擇：
?
| 商品名 | AISI | 硬度(HB/HV) | 溫度(°C) |
| 不銹鋼 304 | 304 | 130~180 | -250~+550 |
| 不銹鋼 316 | 316 | 130~180 | -100~+550 |
| 不銹鋼 316L | 316L | 130~190 | -100~+550 |
?
【法蘭種類及纏繞墊片】形式：
?
| 法蘭種類 | 纏繞墊片形狀 |
| 平面法蘭 | 僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 | |
| 凸面法蘭 | 僅帶外環纏繞墊片 |
| 帶內外環纏繞墊片 | |
| 凹凸法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 | |
| 槽法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 | |
| 平面和凹槽法蘭 | 基本型纏繞墊片 |
| 僅帶內環纏繞墊片 |
?
【金屬纏繞墊片】厚度公差：
?
| 項目 | 厚度(mm) | 公差(mm) |
| 墊片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 環厚度 | 3.0 | ±0.24 |
?
【金屬纏繞墊片】直徑公差（即用于法蘭的名義管道直徑）：
?
| ? | DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 |
| 內環內徑 墊片內徑 | <=600 | <=24″ | >=26″ and <=34″ | ±0.5 |
| >600 and <=800 | >24″ and <=34″ | >=36″ and <=60″ | ±0.9 | |
| >800 and <=1600 | >34″ and <=60″ | ? | ±1.3 | |
| >1600 | >60″ | ? | ±1.6 | |
| 墊片外徑 | <=600 | <=24″ | <=24″ | ±0.9 |
| >600 and <=160000 | >24″ and <=60″ | >24″ and <=60″ | ±1.8 | |
| 1600 | >60″ | ? | ±2.2 | |
| 外環外徑 | 18囖?? | >=1/2″ and <=60″ | ±0.9 | |
| <=600 | <=24″ | ? | 0-1.0 | |
| >600 and <=1000 | >24″ and <=34″ | ? | 0-1.8 | |
| >1000 and <=1600 | >34″ and <=60″ | ? | 0-2.2 |
?
【金屬纏繞墊片】技術參數：
?
| 纏繞墊片系數 | m=2.5-4 |
| 纏繞墊片使用壓力 | ≤25MPa |
| 纏繞墊片使用溫度 | -196℃-800℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 | y=68MPa |
?
