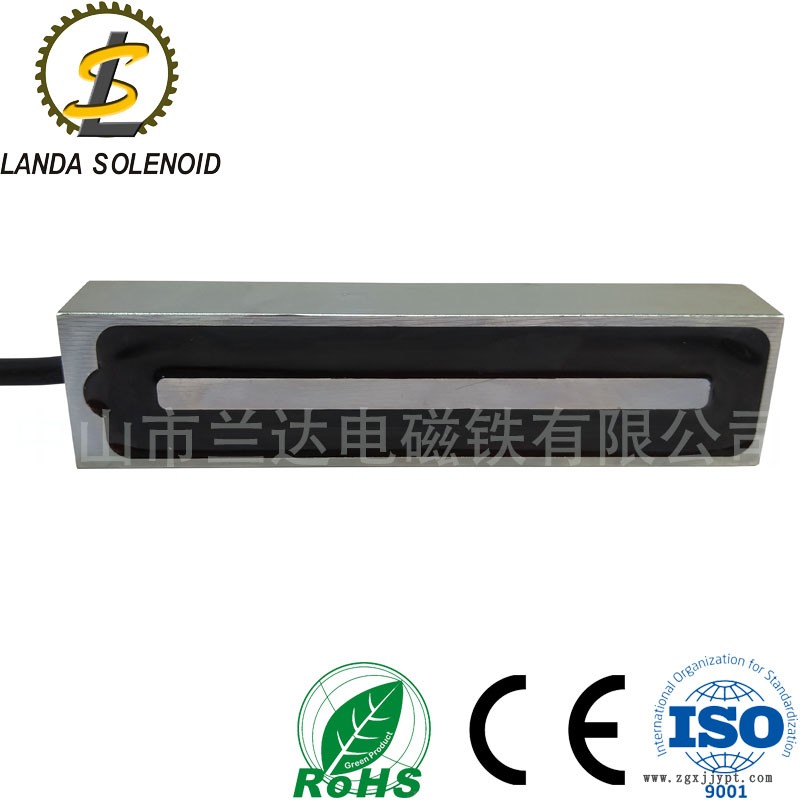

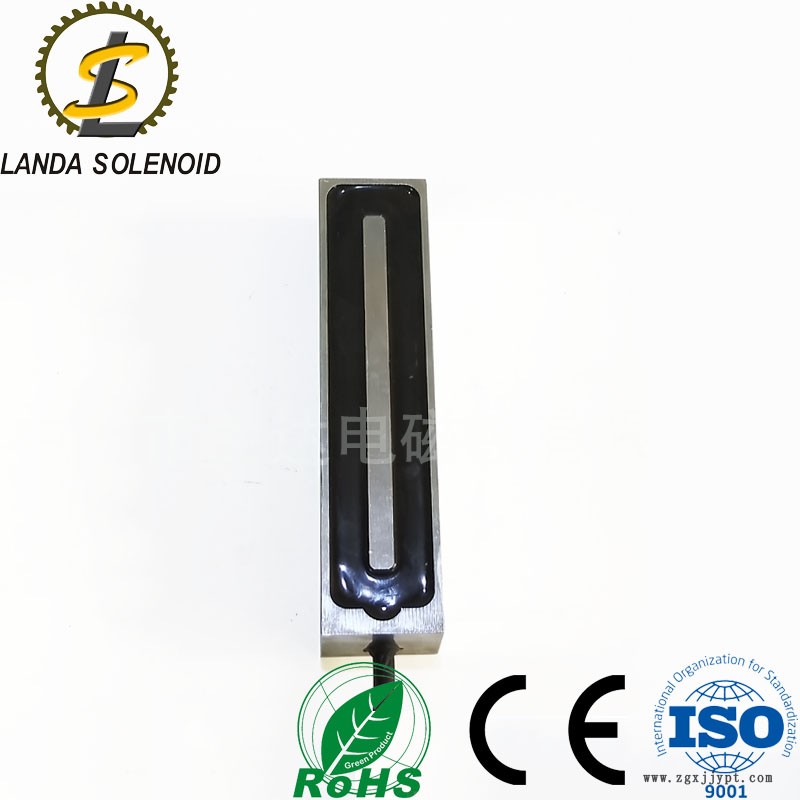

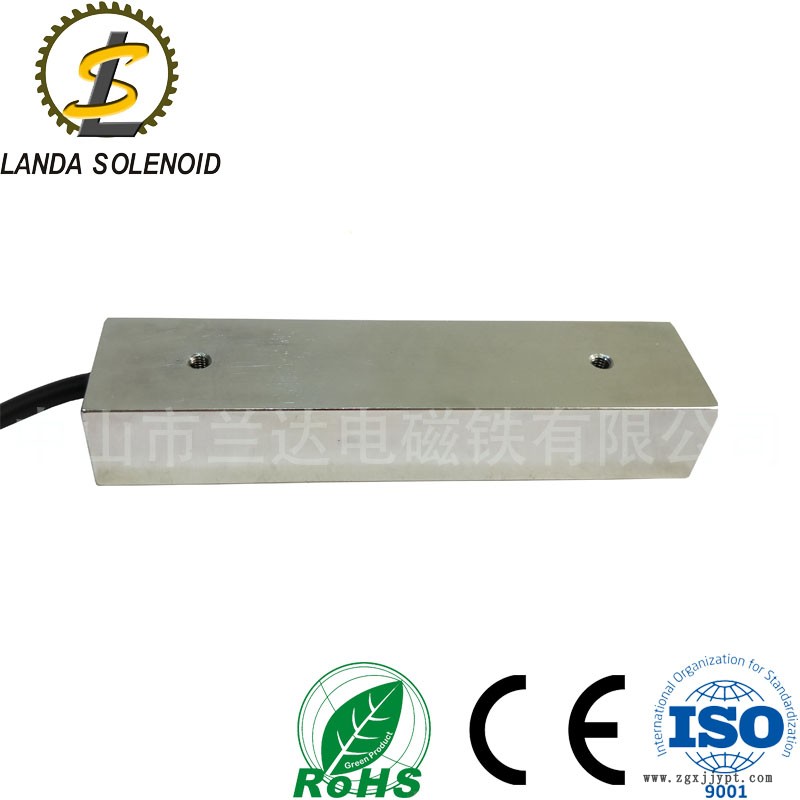

| 加工定制 : | 是 | 種類 : | 軟磁性材料 |
| 電流特性 : | 直流 | 品牌 : | 蘭達 |
| 型號 : | H1503525 | 用途 : | 自動電器 |
| 規格尺寸 : | 150*35*25 | 初吸力 : | 500N |
電磁鐵設計的必需參數
電磁鐵設計的必需參數
一、行程的概念:
動鐵芯相對于完全吸入位置的位移，見下面的圖示：
二、力量:
電磁鐵通電就會產生力量,在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情況下，不同功耗力量也會不同；不同的功耗對應不同通電率（既是占空比）。通常規律是：⑴行程↑力量↓(⑵功耗↑力量↑。在電磁鐵應用時，應考慮安全性能，即對力量的測試應是電磁鐵在一定通電率下，溫升穩定后所測得的力量即為電磁鐵的力量，一般情況下，初始力量是溫升穩定后力量的1.5倍左右。如產品的通電率很低（只有幾次通斷，而且時間非常短）則可將安全系數降低至1.2倍。
三、通電率:
通電率的概念如下公式所示。即表示通電時間（On time）除以一個周期的時間（On time + Off time），通電率的通俗叫法為占空比。例如：一個電磁鐵的通電時間為1秒，斷電時間為3秒，那么它通電率就為1/（1+3）＝25％
通電率是一個非常重要的參數，因?yàn)楫?dāng)電磁鐵被激勵是會導致線圈發熱，如果發熱過大會燒毀線圈。負載周期或者長通電時間,以及電磁鐵的功率和散熱決定了電磁鐵工作時的溫升，同時也決定了通電率。
電磁鐵使用范圍：
電磁鐵主要用于航空航天、機械、冶金、礦山、造船、電力電子、煤炭、礦山、電動工具、交通、起重運輸、家電、電機、門鎖、紡織、游戲機、醫療器材、健身器材、辦公設備、售貨機、智能玩具、建材、化工、塑料、玻璃、陶瓷、水泥、造紙、食品、飼料、水處理等行業生產商、經營商，專業買家、海外貿易商、高等院校、科研院所及其它相關行業
