| 產品特性 : | 熱穩定性 | 是否進口 : | 是 |
| 原產國/地區 : | 日本 | 廠家(產地) : | 日本旭化成 |
| 牌號 : | 1702 | 銷售方式 : | 品牌經銷 |
| 類型 : | 標準料 | 品名 : | 日本旭化成 |
| 加工級別 : | 注塑級 | 特性級別 : | 熱穩定性、標準級、高強度 |
| 用途級別 : | 汽車部件、電子電器部件、薄膜級 | 品牌 : | PA66 |
| 產品規格 : | 25kg |
PA66 日本旭化成 1702
PA66塑膠原料為半透明或不透明乳白包或帶黃色顆粒狀結晶形聚合物，具有可塑性。密度(g/cm3) 1.10-1.14;拉伸強度(MPa) 60. 0-80.0;洛氏硬度118;熔點252℃;脆化溫度-30℃;熱分解溫度大于350℃;連續耐熱80-120℃;沖擊強度(kJ/m2) 60-100;靜彎曲強度(MPa) 1 00-120;馬丁耐熱(℃) 50-60;彎曲彈性模量 (MPa) 2000～3000;體積電阻率(Ωcm) 1.83×1015;平衡吸水率2.5%;介電常數 1.63。
化學式：[-NH(CH2)6-NHCO(CH2)4CO]n-能耐酸、堿、大多數無機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕
PA66在聚酰胺材料中有較高的熔點。在產品設計時，一PA66的收縮率在1%~2%之間。

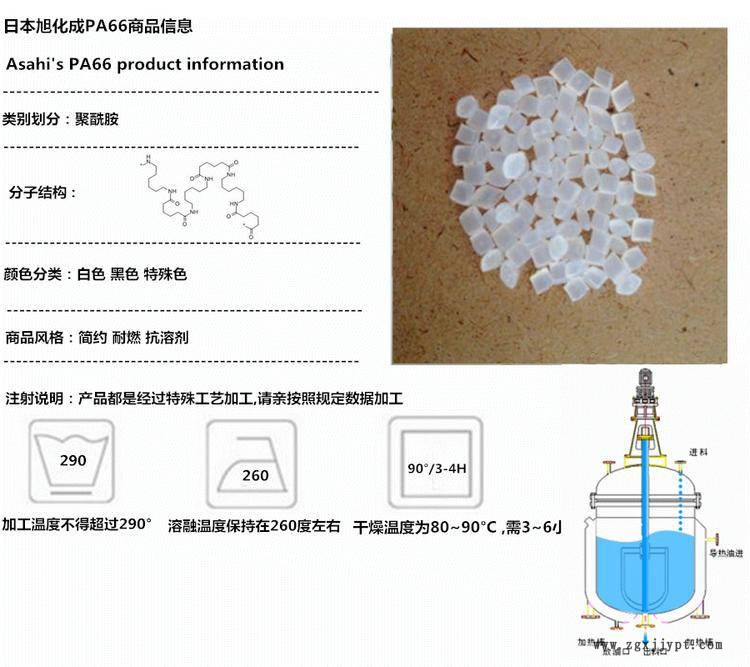

PA66注塑模工藝條件
干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。
熔化溫度：260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。
壓力：通常在750~1250bar，取決于材料和產品設計。
速度：高速(對于增強型材料應稍低一些)。 流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t(這里t為塑件厚度)。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的小直徑應當是0.75mm。
典型用途 PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。
透明或不透明乳白色結晶形聚合物，具有可塑性。密度1.15g/cm3。熔點252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續耐熱80-120℃,平衡吸水率2.5%。能耐酸、堿、大多數無機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕。
優點：
1、具高抗張強度;2、耐韌、耐沖擊性特優;3、自潤性、耐磨性佳、耐藥品性 優;4、低溫特性佳;5、具自熄性。
用途：
1、電子電器：連接器、卷線軸、計時器、護蓋斷路器、開關殼座、插座、接頭 、墊圈等;
2、汽車：散熱風扇、門把、油箱蓋、進氣隔柵、水箱護蓋、燈座、濾油器、變 速桿等;
3、工業零件：椅座、自行車輸框、溜冰鞋底座、紡織梭、踏板、滑輪、電動工 具等;
4、其他：電動工具、護罩、風葉、齒輪、機床附件、運動器材、玩具制品、扎帶等。
分類：防靜電PA、導電PA、加纖防火PA、防火PA、抗紫外線耐候PA、高溫擠出級PA。
