上海工洲閥門有限公司

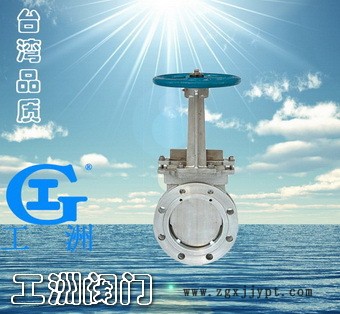

	產品名稱：	手動刀型閘閥
	產品型號：	PZ73H
	產品口徑：	DN50-600
	產品壓力：	1.6～10.0MPa
	產品材質：	鑄鋼、不銹鋼等
	產品概括：	生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
	聯系電話：	021-51875781 57432316 57433027
產品詳細信息
產品介紹： 刀型閘閥又名刀閘閥，由于采用刀型閘板具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。 應用范圍： 刀型閘閥最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。 結構特點： 刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。 閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。 刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。 標準規范： 設計制造標準： 結構長度標準：GB/T 12221-2005 連接法蘭標準：GB/T 9113 壓力溫度等級：GB/T 12224-2005 試驗檢驗標準：GB/T 13927-2008   主要性能規范 公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 紙漿、污水、煤漿、灰、渣水混和物   主要零部件材質 體、蓋 閘閥 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金   主要外形及連接尺寸(mm) MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100 330 4-M16 180 65 46 180 145 120 360 4-M16 180 80 46 195 160 135 390 4-M16 220   100 52 215 180 155 440 8-M16 220   125 56 245 210 185 510 8-M16 230   150 56 280 240 210 600 8-M20 280 200 60 335 295 265 700 8-M20 360 250 68 390 350 320 840 12-M20 360 300 78 440 400 368 960 12-M20 400 350 78 500 460 428 1110 16-M20 400 400 102 565 515 482 1250 16-M22 400 450 114 615 565 532 1380 20-M22 530 500 127 670 620 585 1530 20-M22 530 600 154 780 725 685 1800 20-M27 600 700 165 895 840 800 2150 24-M27 600 800 190 1010 950 898 2420 24-M30 680 900 203 1110 1050 1005 2680 28-M30 680 1000 216 1220 1160 1115 3100 28-M30 700 1200 254 1450 1380 1325 3450 32-M36 800 1.6 50 43 160 125 99 330 4-M16 180 65 46 185 145 120 360 4-M16 180 80 46 200 160 135 390 8-M16 220 100 52 220 180 155 440 8-M16 220 125 56 250 210 185 510 8-M16 230 150 56 285 240 210 600 8-M20 280 200 60 340 295 265 700 12-M20 360 250 68 405 355 310 840 12-M22 360 300 78 460 410 375 960 12-M22 400 350 78 520 470 435 1110 16-M22 400 400 102 580 525 485 1250 16-M27 400 450 114 640 585 545 1380 20-M27 530 500 127 715 650 609 1530 20-M30 530 600 154 840 770 720 1800 20-M36 600 700 165 910 840 788 2150 24-M36 600 800 190 1025 950 898 2420 24-M36 680 900 203 1125 1050 998 2680 28-M36 680 1000 216 1255 1170 1110 3100 28-M42 700 1200 254 1485 1390 1325 3450

紙箱、泡沫或木箱包裝，江浙滬皖多發快遞，其它地方10公斤之內發快遞，10公斤以上發物流（需到物流站自提），10公斤以上發快遞需補郵費，如還有其它問題請聯系我們客服。

我公司為一般納稅人只能開17%增值稅專用發票，含稅需以上價格再上浮17%，開票請提供開票資料。

我公司開不了普通發票，如要可用其它臺頭開普票，需以上價格上浮6%，如還有其它發票問題請聯系我們。

售后服務承諾

1.閥門類設備提供免費維修一年并提供在此期限內的免費備件清單，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），我公司將及時免費更換和修理。

2.設備要求實行終身包修，免費保修期滿后買方如委托我公司進行維護保養，我公司將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.我公司本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.我公司從臺灣引進先進加工檢驗技術,按照臺灣先進的設計理念和臺灣的精湛的生產工藝、全面遵循ISO9001-2000質量管理體系,按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外標準設計制造和檢查驗收。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.對分供方所提供的鑄鍛件、鑄鋼件、不銹鋼鑄件均具有合格的化學成分分析單與物理性能檢測單；

4.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；

5.總裝后按 GB13927、JB/T9092、CJ/T3056 標準進行強度、密封綜合性能測試（介質為水、煤油、氣體）；

6.我公司對產品的質量及交貨期負責，產品交貨之日起質保期為一年，終身維護。對于產品質量引起的后果，我公司承擔相應的責任。如因操作不當引起的后果，我公司將以最低成本價對設備進行維護。
