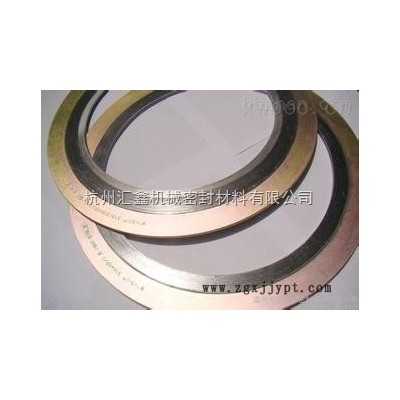

生產優質帶外環金屬纏繞墊片制作工藝：
將外加強環與墊片主體（帶內加強環的墊片主體）套裝，其密封面不允許再進行機械加工或預壓處理，套裝后外加強與墊片主體間應保持定位并可適當松動，不應脫落
墊片型式:
產品名稱 | 代號 | 適用 | 表示示例 |
基本型金屬纏繞墊 | 400 A | 榫槽面 | 304/PTFE |
帶內環金屬纏繞墊 | 400 B | 凹凸面 | 304 304/FG |
帶外環金屬纏繞墊 | 400 C | 突面 | 304/ASB CS |
帶內外環金屬纏繞墊 | 400 D | 304 304/FG CS | |
換熱器用金屬纏繞墊 | 400 T | 換熱器 | 304/FG 帶1條筋 |
異型金屬纏繞墊 | 400 S | 異形 | 橢圓形 |
如墊片用在換熱器上，一般我們*帶φ3.2mm的不銹鋼絲內環，
窄帶形式分：粘貼型, 包覆型
型式 | 材質 | |||
基本型 | 內外環 碳鋼 不銹鋼 | 填充料 柔性石墨 石棉 聚四氟乙烯 | 金屬帶 不銹鋼帶 | |
帶內環 | ||||
帶外環 | ||||
帶內外環 | ||||
生產優質帶外環金屬纏繞墊片材質：
鋼帶及內外環材質 | 填充料 | 通用厚度mm | ||||
名稱 | 代號 | 名稱 | 代號 | 適用溫度 | V形墊/環 | W形墊/環 |
碳鋼 | CS | 石棉 | ASB | 500 | 3.2/2.0 4.5/3.0 | 4.8/3.0 5.5/4.0 7.5/5.0 |
不銹鋼 | 304(L),316(L) | 石墨 | FG | 650 | ||
蒙乃爾 | Mon | 四氟 | PTFE | 250 | ||
鎳，鈦 | Ni，Ti | 云母 | MICA | 950 | ||
因科鎳 | INC | 陶瓷 | CER | 1000 | ||
哈氏，鋯 | HAST，ZIRC | 非石棉 | NAF | 300 | ||
一般內環材質同鋼帶，以滿足介質及工況要求為可。
外環材質同管道及相應設備外殼，碳鋼外環較為經濟。
具體訂單，應注明具體的材質、所用標準、公稱通徑DN、壓力等級PN，
或注明具體尺寸：
D1：內環內徑；D2：內環外徑；D3：外環內徑；D4：外環外徑
寫法：D1×D2×D3×D4 墊片默認厚度為4.5mm，環為3mm。
