一、螺旋輸送機的發展，分為有軸螺旋輸送機和無軸螺旋輸送機兩種型式的發展過程 [1]  。有軸螺旋輸送機由螺桿，U型料槽，蓋板，進、出料口和驅動裝置組成，一般還有水平式，傾斜式和垂直式三種；而無軸旋輸送機則采用螺桿改為無軸螺旋，并在U型槽內裝置有可換襯體，結構簡單，物料由進料口輸入經螺旋推動后由出料口輸出，整個傳輸過程可在一個密封的槽中進行。一般來講，我們平常所指的螺旋輸送機都指有軸型式的螺旋輸送機。

而對許多輸送比較困難的物料，人們一直在尋求一種可靠的輸送方法，而無軸螺旋輸送機則是一種較好的解決方法 [2]  。

二、從17世紀中葉，開始應用架空索道輸送散狀物料，到1887年，螺旋輸送機由阿基米德發明，后來得到改進，在工業上廣泛用來輸送散狀、固體物料，隨后經過了很長時間的發展過程，逐漸研制出了一系列的螺旋輸送機，使得螺旋輸送機有了長足的發展。

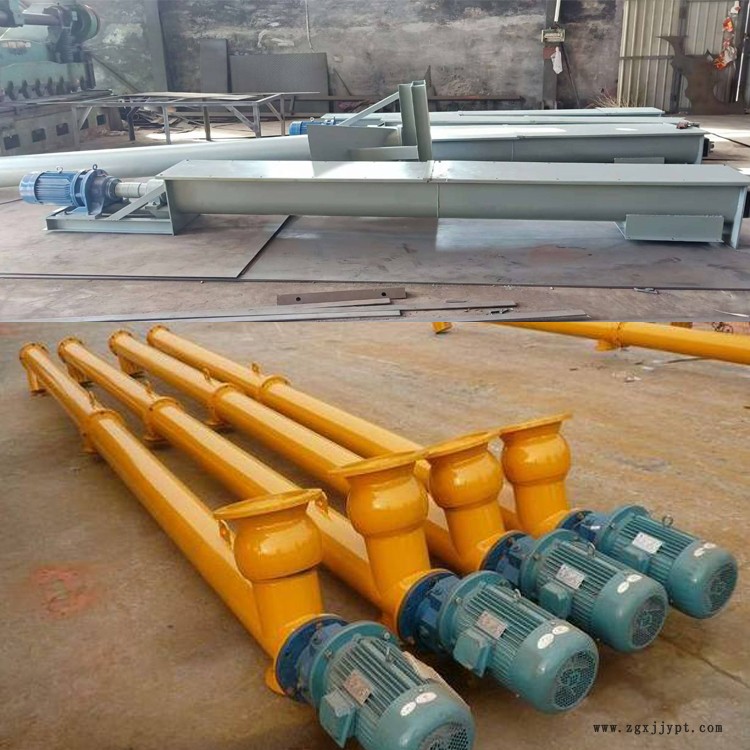

三、GX型螺旋輸送機是出現較早的一種螺旋輸送機，也是我國定型生產的通用性生產設備。它以輸送粉狀、粒狀、小塊狀物料為主，不適宜輸送易變質的，粘性的易結塊的物料和大塊的物料，因為這些物料容易粘在螺旋上而隨之旋轉，或在吊軸承處產生堵料現象，給物料輸送過程帶來很大的不便。GX型螺旋輸送機的優點主要是節能、降耗顯著，其頭部、尾部軸承移至殼體外，具有防塵密封性好，噪聲低，適應性強，操作維修方便，進、出料口位置布置靈活等；缺點是動力消耗大，機件磨損快，物料在運輸時粉碎嚴重。

LS型螺旋輸送機是在GX型輸送機的基礎上修改設計的新一代螺旋輸送機，LS型螺旋輸送機特點是結構新穎，性能可靠，技術指標先進，適用范圍廣泛，節能降耗顯著。

一、介紹

手動插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。手動插板閥是主要控制設備，廣泛使用在冶金、礦山、建材、。手 動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。

二、特點

手動插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。

三、安裝及說明

1. 插板閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2. 各連接部位螺栓，要求均勻擰緊；

3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6. 驅動裝置的接線須按線路圖進行；

7. 插板閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
