| 標稱截面 | 3.66 |
|---|---|
| 每卷長度 | 305米 |
| 線芯材質 | 鍍錫銅線 |
| 型號 | 9180 |
| 加工定制 | 是/否/ |

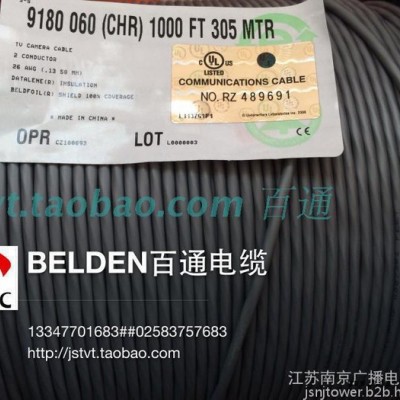

美國百通beldenAES/EBU數字音頻纜，型號：9180
（現貨為：灰色）
百通提供的產品包括100 歐姆電纜解決方案及一整套專門用于數字音頻的單線對及多線對蛇形電纜。這些電 纜使用了Datalene? 一級高密度絕緣。同標準的泡沫聚乙烯相比，它的耐沖擊性能大大提高了，使得這種新 型電纜不易因拖拉或彎曲等原因而受損。而高的傳播速度更進一步降低了電容值及信號延遲，同時還可做到遠距離無誤傳輸。
AES/EBU數字音頻纜，也可用于數字視頻時間碼傳輸。
AES/EBU單對數字音頻電纜，特性阻抗110歐姆，導體為2*26AWG多股絞合鍍錫銅導體外加PE絕緣護套，Beldfoil**屏蔽技術（鋁箔/聚酯）附加獨立多股絞合鍍錫銅接地線，整體外徑3.66mm，灰色PVC外護套。產品性能出眾，體積短小，應用范圍廣泛，可做為樓宇自控、工業自動化控制、RS-232/422、RS-485、HART等網絡通訊電纜使用。
| 額定外徑(mm) | 絕緣厚度(mm) | 護套厚度(mm) | 額定電容(pF/m) | 額定導體直流電阻(W/km) | 傳播速度NVP(%) | 特性阻抗(ohms) |
| 3.66 | .381 | .559 | 42.623 | 122.30 | 76.0 | 110.0 |
·發泡高密度聚乙烯 (Dataleneò)絕緣
·鋁箔/聚酯(Beldfoil) 屏蔽，帶一根26AWG絞合錫包銅(7x34) 接地線
·PVC護套
·防火級別：通過VW-1豎直電纜火焰測試，80°C
AES/EBU標準AES/EBU的全稱是Audio Engineering Society/European Broadcast Union（音頻工程師協會/歐洲廣播聯盟），現已成為專業數字音頻較為流行的標準。大量民用產品和專業音頻數字設備如CD機、DAT、MD機、數字調音臺、數字音頻工作站等都支持AES/EBU。AES/EBU是一種通過基于單根絞合線對來傳輸數字音頻數據的串行位傳輸協議。它無須均衡即可在長達100m的距離上傳輸數據，如果均衡，可以傳輸更遠距離。它提供兩個信道的音頻數據**24比特量化），信道是自動計時和自同步的。它也提供了傳輸控制的方法和狀態信息的表示(channel status bit)和一些誤碼的檢測能力。它的時鐘信息是由傳輸端控制，來自AES/EBU的位流。它的三個標準采樣率是32kHz、44.1kHz、48kHz，當然許多接口能夠工作在其它不同的采樣率上。AES/EBU提供“專業”和“消費”兩種模式。它們兩者**大的不同在于信道狀態位格式的提供上。專業模式的狀態位格式里包括數字信道的源和目的地址、日期時間碼、采樣點數、字節長度和其它信息。消費模式包括的東西**比較少，但包含了拷貝保護信息。另外，AES/EBU標準提供**”，在它的位流里包含用戶說明（例如廠商說明等）。圖1是AES/EBU專業格式24字節信道狀態數據塊的一部分。AES/EBU的普通物理連接媒質有：（1）平衡或差分連接，使用XLR（卡儂）連接器的三芯話筒屏蔽電纜，參數為阻抗110Ω，電平范圍0.2V～5Vpp，抖動為±20ns。（2）單端非平衡連接，使用RCA插頭的音頻同軸電纜。（3）光學連接，使用光纖連接器。百通選型：模擬音頻：單對屏蔽 8641
單對屏蔽 8760
單對屏蔽 8761
單對屏蔽 9451
屏蔽，2對 8723
屏蔽，3對 8777
麥克風電纜：
單對屏蔽，AES/EBU 1800F
四芯星絞 1192A
單對屏蔽 1813A
