| 材質 | 不銹鋼 |
|---|---|
| 測量精度 | ±1% |
| 產地 | 山東 |
| 電壓 | 380V |
| 負荷 | 100kN |
| 功率 | 75kW |
| 外形尺寸 | 6500*1650*3400 |
| 用途 | 用于車輪輪胎的高速性能和耐久性能試驗 |
| 重量 | 12噸 |
| 品牌 | 鯤鵬 |
| 型號 | LTPL-100 |
| 加工定制 | 是 |

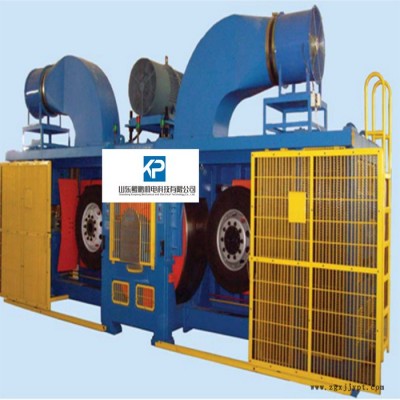

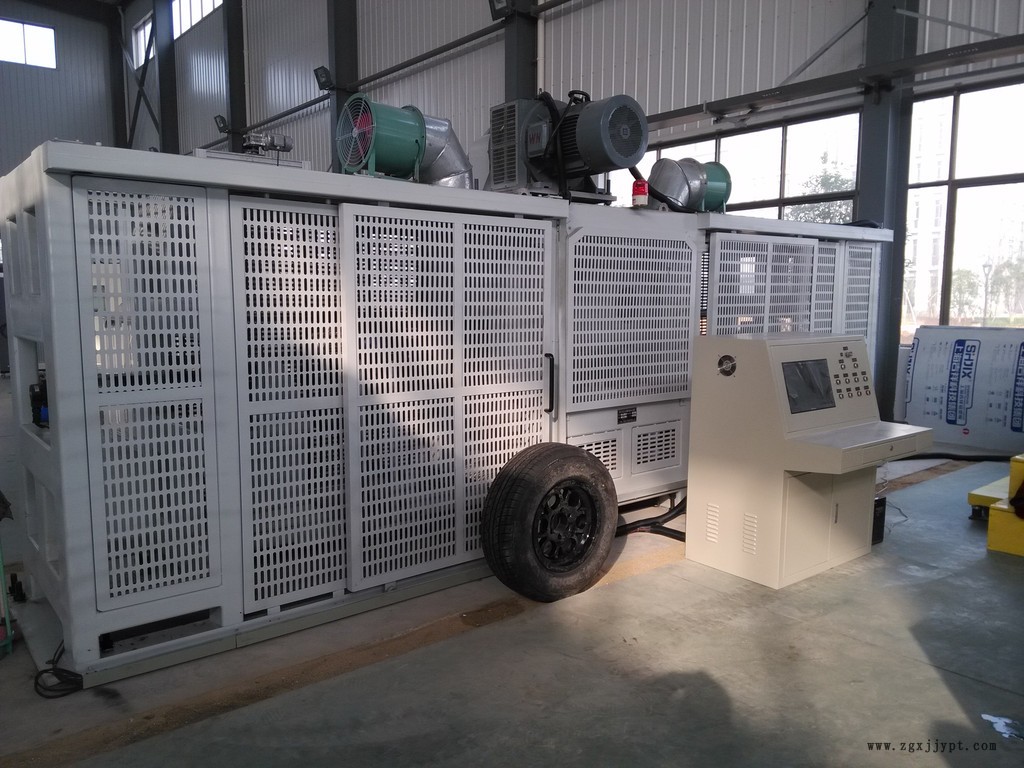

本試驗機是用于重型車輪胎高速性能和耐久性能試驗。試驗機以轉鼓表面模擬路面，電機驅動轉鼓旋轉。試驗工位各有一套機械伺服加載系統，將固定在工位軸上的試驗輪輞和輪胎總成壓在轉鼓表面上，以預設的試驗速度和試驗負荷的配方進行試驗。
| 序號 | 技術參數 | 技術指標 |
| 1 | 試驗工位數 | 1或2 |
| 2 | 轉鼓參數 | |
|
| 轉鼓直徑 | φ1707.6±5mm |
|
| 轉鼓寬度 | 600mm |
|
| 轉鼓徑向跳動 | ≤0.20mm |
|
| 轉鼓表面粗糙度 | ≤3.2μm |
|
| 轉鼓不平衡等級 | G0.4 |
| 3 | 轉鼓驅動電機規格 | 75kW，AC交流 |
| 4 | 試驗輪胎參數 | |
|
| 試驗輪胎外徑范圍 | Φ300mm～Φ800mm |
|
| 試驗輪胎動負荷直徑范圍 | 400mm～1500mm |
|
| 試驗輪胎斷面寬度 | Max.280mm |
|
| 試驗輪胎用輪輞直徑 | |
| 5 | 輪胎試驗速度 | 35km/h～300km/h |
|
| 速度精度 | 0～+1 km/h |
|
| 控制方式 | 閉環控制 |
| 6 | 輪胎試驗負荷 | 70kg～9,00kg（傳感器量程為1,000 kg） |
|
| 負荷精度 | ±1％的設定值 |
|
| 控制方式 | 電動伺服控制 |
| 7 | 環境溫度測量范圍、精度 | 0～100℃，±1℃ |
| 8 | 紅外測溫測量范圍、精度 | 0～200℃，±2℃ |
| 9 | 輪胎工位軸制動裝置 | 氣動 |
| 10 | 設備噪音（空載） | ≤85dB(A)（測試條件：空載，速度80km/h，距離設備1m和距離地面1m。） |
| 11 | 試驗機主機外形尺寸 | 約6000mm×1750mm×3200mm |
| 12 | 試驗機總重量 | 約8t |
| 13 | 設備主機顏色 | 主體部件： |
|
|
| 旋轉和移動部件： |
|
|
| 安全防護部件： |
|
|
| 控制柜：淺灰色RAL7035； |
|
|
| 其它部件：按照產品設計顏色或者供貨商原配顏色。 |
