| 品牌 : | 達普 | 型號 : | KSQ型 |
| 加工定制 : | 是 | 適用領域 : | 礦井 |
| 牽引力 : | 50 | 生產能力 : | 1 |
| 動力功率 : | 2.2kw | 外形尺寸 : | 50*50*100 |
| 類型 : | 卡繩器 |
●主要用途
快速卡繩器，主要用于礦井提升鋼絲繩、罐道鋼絲繩、提升容器、懸掛裝置等在換繩、穿繩、維修時需要固定鋼絲繩的場合。
●主要結構與技術參數

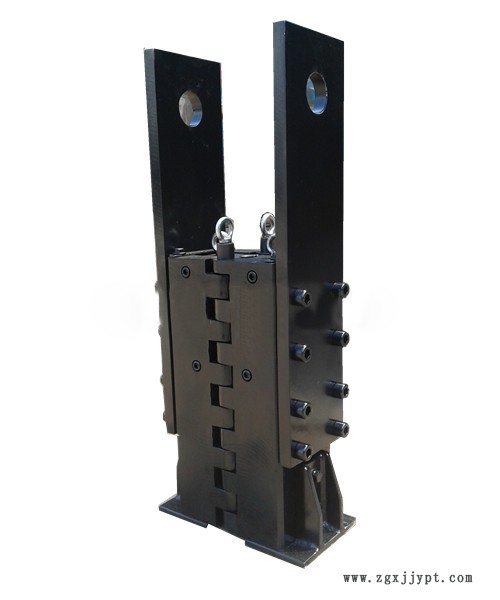

快速卡繩器，采用楔塊和平面軸承結構，形成滾動摩擦楔形自鎖結構，具有單向自鎖反向方便解脫的功能。
▲主要結構特點：
1、被卡住的鋼絲繩與楔塊不產生相對滑動，反向受力時，鋼絲繩能方便的解脫。
2、采用銷軸鉸鏈結構，裝卡速度快，只需數分鐘即可完成卡繩。
3、 結構簡單，重量輕，安全可靠，使用維護方便。
▲主要技術參數
適用繩徑mm | Φ20—46 | Φ46—66 |
高度mm | 450 | 480 |
厚度mm | 112 | 142 |
寬度mm | 280 | 320 |
承載中心距mm | 260 | 300 |
允許載荷KN | 100KN-150KN | 200KN-600KN |
●使用方法
1、將卡繩器放在承載梁上，提起楔塊，插上銷子；
2、拔出一側銷軸，打開繩卡，將鋼絲繩放入；
3、合上繩卡，插上銷軸；
4、拔出楔塊銷子，使楔塊圓弧面接觸鋼絲繩；
5、使用完畢后，反向提升鋼絲繩，使楔塊解脫，卸下繩卡。
●注意事項
1、使用前必須檢查楔塊、平面軸承、銷軸等轉動、移動部件動作是否靈活；
2、使用時繩卡必須放在承載梁上，承載梁必須可靠穩固；
3、使用時一定要注意，不要使銷軸等零件墜落；
4、使用完畢后必須妥善保管，擦凈涂油，防止生銹；
5、本卡繩器的所有吊環及把手只能承受自重，不能作其他承載使用。
