產品：	瀏覽次數：837PVDF直通視鏡耐腐蝕塑料視鏡
壓力范圍：	6KG
連接形式：	法蘭
單價：	398.00元/件
最小起訂量：	1 件
供貨總量：	1000 件
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2022-01-21 00:51

壓力范圍	6KG
連接形式	法蘭
材質	塑料
規格	DN15---250
加工定制	是
產品別名	塑料視鏡
適用范圍	各種濃度的王水******和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑
標準	國標
類型	直通式
品牌	上明
型號	PVDF

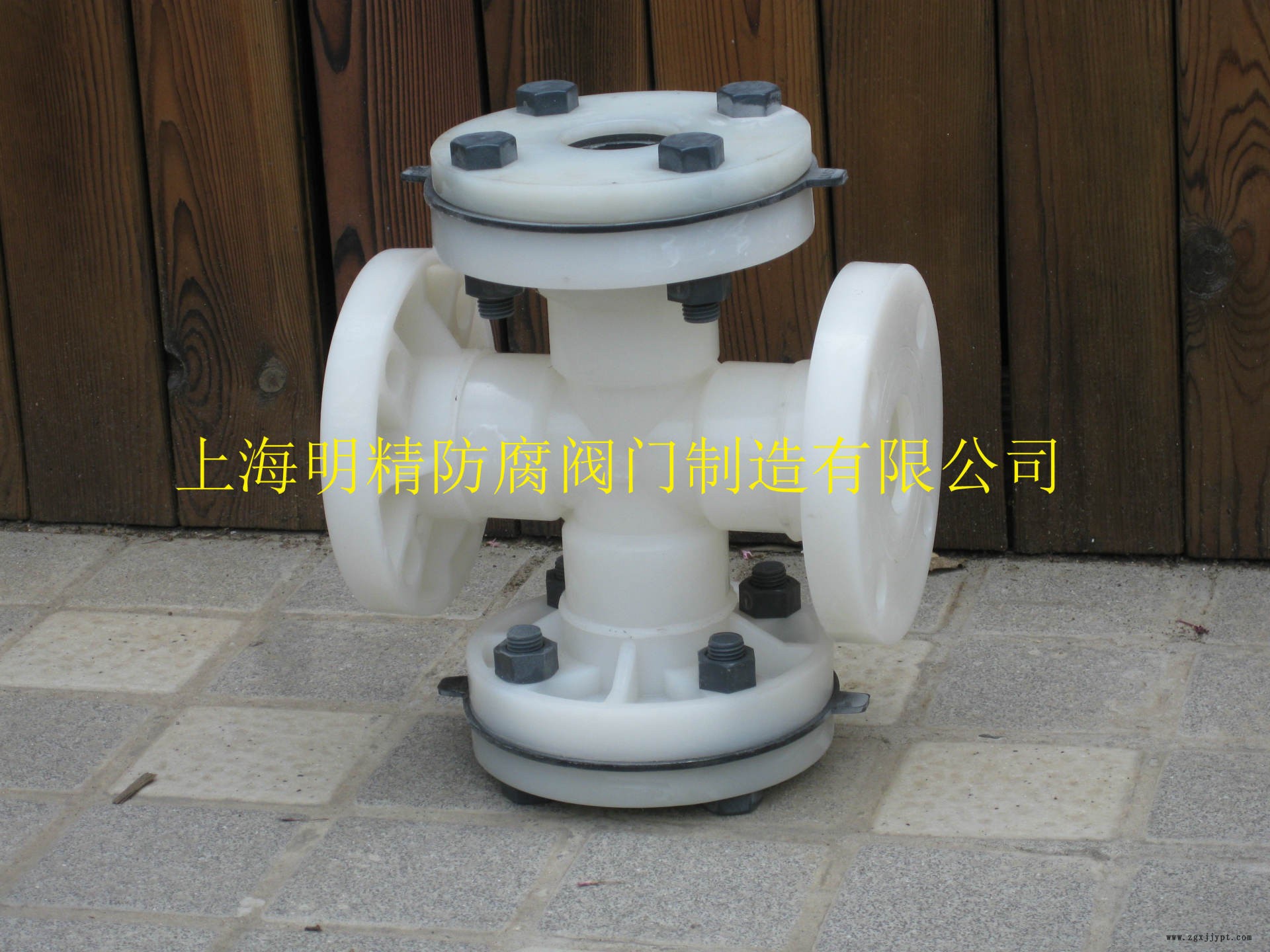

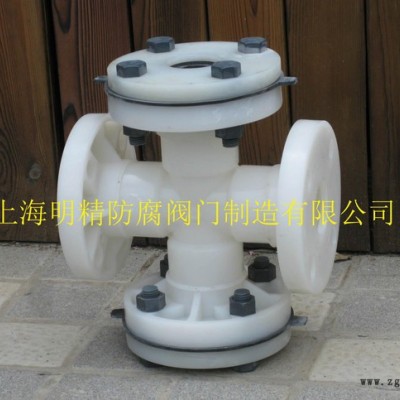

塑料直通視鏡 (7)

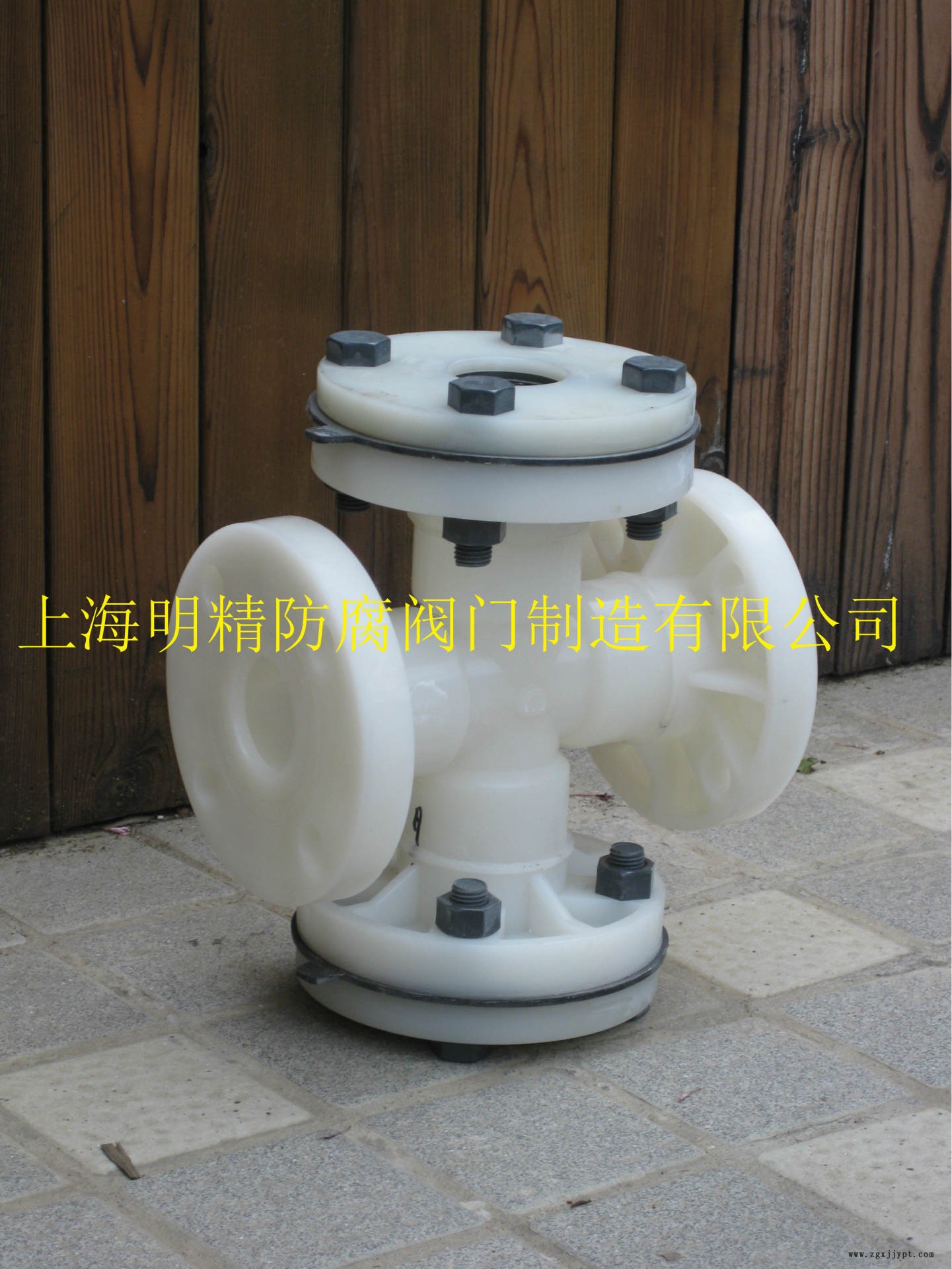

塑料直通視鏡 (5)

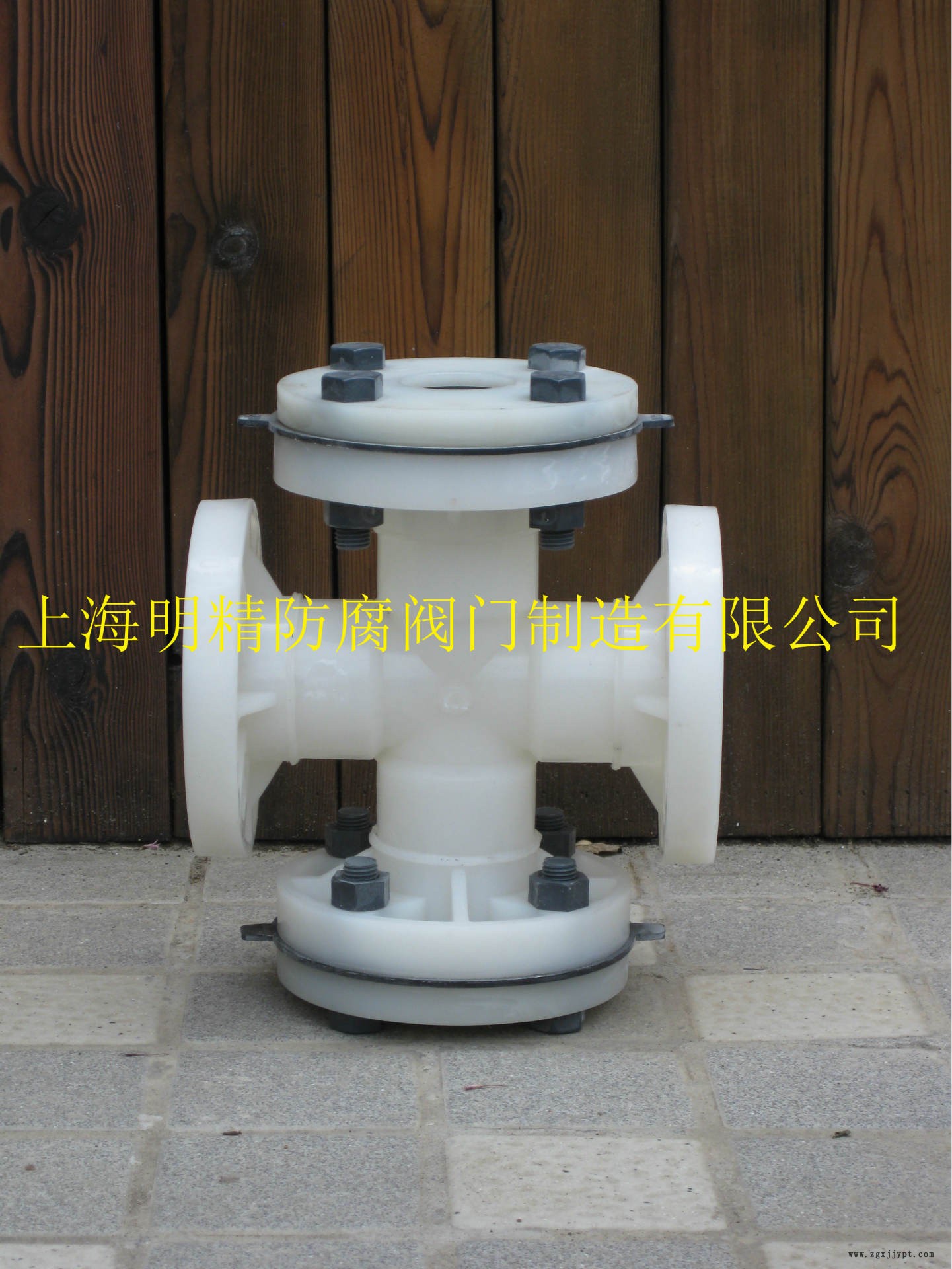

塑料直通視鏡 (3)

一、產品[塑料直通視鏡]的詳細資料：

產品名稱：塑料直通視鏡

產品特點：直通視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟、PVDF等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。

尺寸圖

二、上明牌PVDF視鏡主要外形連接尺寸：

Pg=2.5公斤/厘米2
公稱直徑Dg		外形尺寸		玻璃板		圖號
英寸	毫米	H	L	直徑	厚度	圖號
1/2	15	200	181	65	10	HGS 07-101-01-1~7
3/4	20	200	181	65	10	HGS 07-101-02-1~7
1	25	200	181	65	10	HGS 07-101-03-1~7
	32	260	226	95	15	HGS 07-101-04-1~7
11/2	40	260	226	95	15	HGS 07-101-05-1~7
2	50	320	266	140	20	HGS 07-101-06-1~7
2/1/2	65	320	266	140	20	HGS 07-101-07-1~7
3	80	360	300	165	20	HGS 07-101-08-1~7
4	100	360	300	165	20	HGS 07-101-09-1~7
5	125	440	356	165	20	HGS 07-101-10-1~7
6	150	440	356	165	20	HGS 07-101-11-1~7

Pg=6公斤/厘米2
公稱直徑Dg		外形尺寸		玻璃板		圖號
英寸	毫米	H	L	直徑	厚度	圖號
1/2	15	200	189	65	10	HGS 07-102-15-1~7
3/4	20	200	189	65	10	HGS 07-102-20-1~7
1	25	200	189	65	10	HGS 07-102-25-1~7
	32	260	234	95	15	HGS 07-102-32-1~7
11/2	40	260	234	95	15	HGS 07-102-40-1~7
2	50	320	278	140	20	HGS 07-102-50-1~7
2/1/2	65	320	278	140	20	HGS 07-102-65-1~7
3	80	360	308	165	20	HGS 07-102-80-1~7
4	100	360	308	165	20	HGS 07-102-100-1~7
5	125	440	350	165	20	HGS 07-102-125-1~7
6	150	440	350	165	20	HGS 07-102-150-1~7

尺寸圖

三、上明牌不銹鋼視鏡主要外形連接尺寸：

Pg=2.5公斤/厘米2
公稱直徑Dg		外形尺寸		玻璃板		圖號
英寸	毫米	H	L	直徑	厚度	圖號
25		200	181	65	10	HGS 07-103-01-1~7
32		260	226	95	15	HGS 07-103-02-1~7
40		260	226	95	15	HGS 07-103-03-1~7
50		320	266	140	20	HGS 07-103-04-1~7
65		320	266	140	20	HGS 07-103-05-1~7
80		360	300	165	20	HGS 07-103-06-1~7
100		360	300	165	20	HGS 07-103-07-1~7
125		440	356	165	20	HGS 07-103-08-1~7
150		440	356	165	20	HGS 07-103-09-1~7

Pg=6公斤/厘米2
公稱直徑Dg		外形尺寸		玻璃板		圖號
英寸	毫米	H	L	直徑	厚度	圖號
25		200	189	65	10	HGS 07-103-01-1~7
32		260	234	95	15	HGS 07-103-02-1~7
40		260	234	95	15	HGS 07-103-03-1~7
50		320	278	140	20	HGS 07-103-04-1~7
65		320	278	140	20	HGS 07-103-05-1~7
80		360	308	165	20	HGS 07-103-06-1~7
100		360	308	165	20	HGS 07-103-07-1~7
125		440	364	165	20	HGS 07-103-08-1~7
150		440	364	165	20	HGS 07-103-09-1~7

四、上明牌不銹鋼視鏡主要外形連接尺寸：

Pg=2.5公斤/厘米2
公稱直徑Dg	外形尺寸		玻璃板		圖號
公稱直徑Dg	H	L	直徑	厚度	圖號
25X32	260	226	95	15	HGS 07-105-01-1~7
40X50	320	266	140	20	HGS 07-105-02-1~7
50X60	320	266	140	20	HGS 07-105-03-1~7
65X80	360	300	165	20	HGS 07-105-04-1~7
80X100	360	300	165	20	HGS 07-105-05-1~7

Pg=6公斤/厘米2
公稱直徑Dg	外形尺寸		玻璃板		圖號
公稱直徑Dg	H	L	直徑	厚度	圖號
25X32	260	234	95	15	HGS 07-106-01-1~7
40X50	320	278	140	20	HGS 07-106-02-1~7
50X60	320	278	140	20	HGS 07-106-03-1~7
65X80	360	308	165	20	HGS 07-106-04-1~7
80X100	360	308	165	20	HGS 07-106-05-1~7

訂貨須知：
一、①不銹鋼視鏡產品名稱與型號②不銹鋼視鏡口徑③不銹鋼視鏡是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的不銹鋼視鏡型號，請按不銹鋼視鏡型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
