| 類型 | 柔性薄膜開關 |
|---|---|
| 工作電壓 | ≤50VDC（V） |
| 工作電流 | ≤100mA（A） |
| 接觸電阻 | 0.5~10Ω（Ω） |
| 絕緣電阻 | ≥100MΩ（100VDC）（Ω） |
| 按鍵操作力 | 15~750g力 |
| 回彈時間 | ≤6ms（ms） |
| 基材耐壓 | 2kDVC |
| 使用壽命 | ≥100萬次（次） |
| 工作溫度 | －20℃～+70℃（℃） |
| 產品認證 | ROHS |
| 適用范圍 | 廣泛應用.... |
| 加工定制 | 是 |
| 品牌 | ZXB |
| 型號 | ZXB-303D29 |

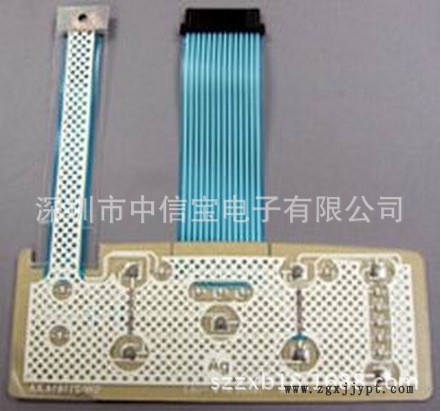

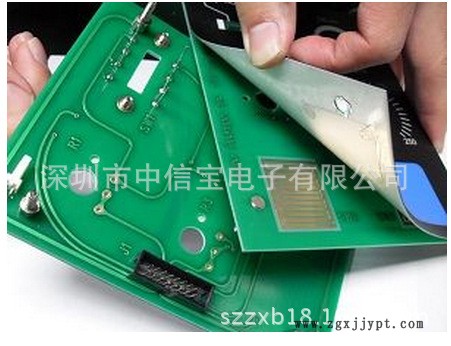

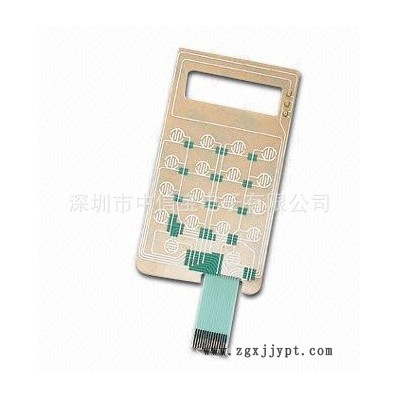

產品圖片
薄膜開關面貼開關 | |
標簽類型 | 特性 |
面貼種類 | PC面貼 PVC面貼 PET面貼等 |
薄膜開關種類 | 普通工藝薄膜開關 帶發光管薄膜開關 |
表面處理工藝 | 平面 磨砂 |
常規厚度 | 0.175mm 0.25mm |
工藝 | 可鏤空 含透明窗口 起凸鍵 |
應用范圍 | 數控機床、工業機械、工業電器計量儀器、測量儀器、醫療儀器、航海儀器、工業儀器，空調、洗衣機、電磁爐、微波爐、電飯煲、咖啡機、豆漿機、電腦、電話機、傳真機、電子玩具，游戲機、兒童學習機、電子琴等 |
主要優點
1、外形美觀，色彩鮮艷豐富，設計可隨心所欲，字符圖案不受損傷，可以充分體現設計者及產品本身風格個性化，體積小，重量輕，壽命長。
2、具有良好的密封性防水、防塵、防油污、耐摔、抗震、安裝方便。
技術參數
電性能
1、工作電壓： ≤50VDC
2、工作電流： ≤100mA
3、接觸電阻： 0.5~10Ω
4、絕緣電阻： ≥100MΩ（100VDC）
5、基材耐壓： 2kDVC
6、回彈時間： ≤6ms
7、回路電阻： 50Ω、150Ω、350Ω三檔，或以用戶需要確定
8、絕緣油墨耐壓： 100VDC
機械性能
1、可靠性使用壽命： >100萬次
2、閉合位移： 0.1~0.4mm（無觸覺型） 0.4~1.0mm
3、健標作力： 15~750g力
4、銀漿遷移： 在55℃，溫度90%，56小時后，二線間為10MΩ/50VDC
5、銀漿線上無氧化，無雜質
6、銀漿線寬≥0.3mm**小間隔0.3mm，線路毛邊<1/3，線路缺口<1/4線寬
7、引腳間距標準 2.54 2.50 1.27 1.25mm
8、引出線抗曲度，用d=10mm鋼棍壓滾80次線路不斷。
環境性能
1、工作溫度： －20℃～+70℃
2、存貯溫度： －40℃～+85℃ 溫度95%±5%
3、大 氣 壓： 86～106KPa
