不銹鐵鈍化液是什么？

作者凱盟化工章光倫，未經(jīng)允許不得轉(zhuǎn)載

凱盟化工金屬表面處理技術(shù)專(zhuān)家,提供各種工藝及案例,操作視頻請(qǐng) /火山搜索:凱盟化工,關(guān)注企業(yè)號(hào)觀看

很多朋友都知道不銹鋼是不銹的，然鵝，真的是這樣嗎？

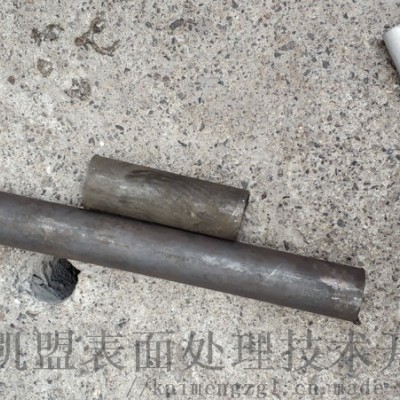

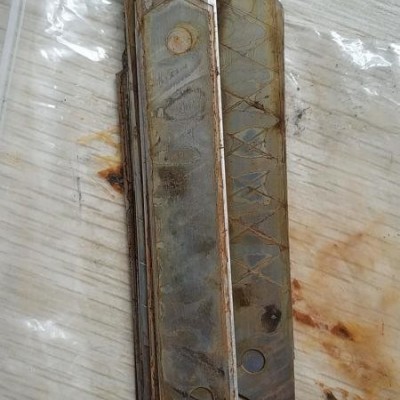

來(lái)看看這些：

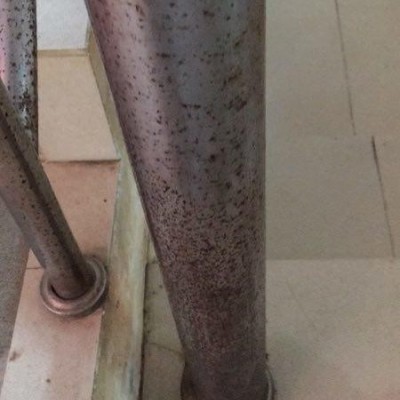

再看看這些：

您可千萬(wàn)不要說(shuō)這都是鐵的！

不銹鐵含義：狹義不銹鋼，不銹鋼分支，分為：馬氏體（410/420/440）、鐵素體（430），與奧氏體相比，含碳不含鎳，

應(yīng)用于：餐廚具、量具、金屬刃具、軸承 、標(biāo)準(zhǔn)件及醫(yī)療器械等領(lǐng)域，市場(chǎng)大。

不銹鐵鈍化：通過(guò)浸泡，使金屬表面發(fā)生微化學(xué)反應(yīng)，并且面形成致密的氧化膜即鈍化膜，從而有效提高金屬的防銹與抗鹽霧的性能。通俗講，把活躍的金屬離子變成不活躍的惰性金屬離子，從而減緩被氧化的過(guò)程。

針對(duì)不銹鐵市場(chǎng)，其鈍化液基本分為高溫、低溫及中溫三個(gè)系列類(lèi)型。

第一部分：高溫不銹鐵鈍化劑

高溫系列常規(guī)不銹鐵鈍化液。主要是為了滿足市場(chǎng)上一些大型 需求（某的，某泊爾、某科等），屬于優(yōu)化改良的鈍化液。顏色一般深紅或淡紅，加工溫度70~80℃，浸泡時(shí)間30min，降至60℃環(huán)境不穩(wěn)定。工藝流程：干凈的工件/鈍化/配位/中和/烘干

常見(jiàn)的問(wèn)題及解決方案

1.高溫鈍化處理時(shí)，工件發(fā)黑該如何解決？

對(duì)于材質(zhì)不好的產(chǎn)品，如：1Cr13的螺絲、2Cr13的軸，在做鈍化處理時(shí)，需先小量試樣，主要觀察 分鐘的鈍化效果，如若不反應(yīng)冒氣泡，則不會(huì)因腐蝕而發(fā)黑。若不行，建議使用其它類(lèi)型，如中或低溫的鈍化液，或者酸度低的鈍化液

2.鈍化液使用久了以后鈍化的產(chǎn)品表面會(huì)吸附一層紅色的物質(zhì)，為什么？

長(zhǎng)期高溫的操作條件下，溶液里面的水分容易蒸發(fā)，導(dǎo)致溶液的比重偏高，藥水變得粘稠，使得工件在鈍化后，在表面容易附著一層紅色物質(zhì)。

解決辦法：

可以用除蠟水（1:10兌水）進(jìn)行清洗,加溫至60~70℃清洗的效果 。

也可以在鈍化液里加入純水將其比重降低

或者將溫度降至60~70攝氏度

如若實(shí)在還是不能很好的解決這一問(wèn)題，我們可以中溫型或低酸度型，鹽霧性能相同

第二部分：中溫不銹鐵鈍化劑

中溫不銹鐵鈍化劑屬于弱酸性鈍化產(chǎn)品，加工溫度60~70℃，浸泡時(shí)長(zhǎng)30min

第三部分：低溫不銹鐵鈍化劑

低溫型不銹鐵鈍化劑屬于高溫不銹鐵鈍化液的升級(jí)配方系列產(chǎn)品，是低溫弱酸性鈍化產(chǎn)品，顏色無(wú)色透明，加工溫度40~45℃，浸泡時(shí)長(zhǎng)30min與高溫型相比，工件表面不會(huì)出現(xiàn)附著紅色物質(zhì)，低溫的操作條件有效的降低了客戶的生產(chǎn)成本，大大地提高了生產(chǎn)的綜合效能。

常見(jiàn)的問(wèn)題及解決方案

1.在生產(chǎn)過(guò)程中如若不慎將鈍化液的溫度加高遠(yuǎn)遠(yuǎn)超過(guò)45℃（如：達(dá)到60~70℃）對(duì)工件的鈍化會(huì)不會(huì)有影響？

低溫弱酸性鈍化液如果不慎將溫度加高，首先會(huì)導(dǎo)致溶液中水分的大量蒸發(fā)，導(dǎo)致溶液的濃度、比重升高，鈍化過(guò)程中很容易導(dǎo)致產(chǎn)品的發(fā)藍(lán)、發(fā)黃，所以在鈍化操作過(guò)程中應(yīng)嚴(yán)格控制操作的溫度。

2.在加工過(guò)程中，若工件鈍化后出現(xiàn)發(fā)藍(lán)變色的情況要怎么解決？

對(duì)于鈍化后產(chǎn)品的發(fā)藍(lán)發(fā)彩，我們可以使用多功能清洗劑（常溫浸泡5~10min)來(lái)清除表面發(fā)藍(lán)的現(xiàn)象，控制鈍化溫度40-45℃

三個(gè)系列（高溫、中溫、低溫）對(duì)比相同點(diǎn)：

1、不改變工件的其顏色、尺寸、機(jī)械性能

2、鈍化前工件都必須是無(wú)油污、焊斑、氧化皮、銹跡，必須露出基材

3、鈍化工藝流程：鈍化/配位/中和/烘干（每道過(guò)水，可增加封閉等工藝）

三個(gè)系列對(duì)比不同點(diǎn)：

1、理論上的鹽霧效果：高溫鈍化系列＞中溫鈍化系列＞低溫鈍化系列

2、高溫系列以430（1cr17）為主，中溫和低溫視情況而不同

3、低溫系列避免了紅色物質(zhì)附著，低溫操作相應(yīng)降低生產(chǎn)成本

配位劑

不銹鐵配位劑，用于鞏固不銹鐵鈍化液的鈍化效果。配位后的產(chǎn)品不會(huì)改變其顏色、尺寸、機(jī)械性能。單獨(dú)使用時(shí)只有較短的防銹作用。操作溫度與鈍化液相同即可，配位劑性能穩(wěn)定、在使用過(guò)程中只需控制PH值即可穩(wěn)定生產(chǎn)

對(duì)于五金企業(yè)來(lái)說(shuō)鈍化配位的好處：

1、不需要專(zhuān)業(yè)設(shè)備、不需要專(zhuān)業(yè)的人員、簡(jiǎn)單浸泡即可完成。

2、可以循環(huán)重復(fù)使用，分?jǐn)偝杀荆? 小

3、操作安全，無(wú)任何刺激氣味

4、產(chǎn)品環(huán)保，通過(guò)SGS認(rèn)證，不含重金屬

5、鈍化效果好，可以提高產(chǎn)品的防銹性能8-20倍

當(dāng)然，在實(shí)際生產(chǎn)須注意以下幾點(diǎn)：

1、盲孔、縫隙、絲口較多的工件一定要中和

2、鈍化后產(chǎn)品不能進(jìn)行切削二次機(jī)加工，否則會(huì)破壞鈍化膜

3、加工槽和工裝只能用PVC/PP等塑料或者不銹鋼材料, 加熱設(shè)備應(yīng)用不銹鋼加熱管

4、不能串槽，藥水避免混入CL+、Fe+，以免影響藥水效果以及使用壽命

5、廢水排放前須做中和處理，1-3%的HONa，靜默沉淀，PH7-8即可

6、長(zhǎng)期操作時(shí)要戴防腐手套

生產(chǎn)工藝方面

相同不銹鐵材質(zhì)不同工廠加工工藝不同：所以沒(méi)有 的鈍化工藝，須根據(jù)實(shí)際情況謹(jǐn)慎試樣、靈活安排。

關(guān)于鹽霧：因材質(zhì)的差異，藥水型號(hào)適用性的差異都會(huì)對(duì)產(chǎn)品的鹽霧有影響， 客觀的判斷方法是做鹽霧對(duì)比試驗(yàn)

以上內(nèi)容僅供參考，詳細(xì)的工藝流程視頻歡迎 /火山小視頻搜索關(guān)注企業(yè)號(hào)：凱盟化工進(jìn)行觀看，更多精彩內(nèi)容請(qǐng)全網(wǎng)搜索凱盟化工章光倫，
