| 廠家(產地) | 東莞 |
|---|---|

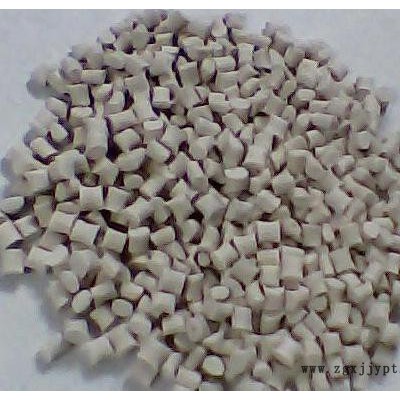

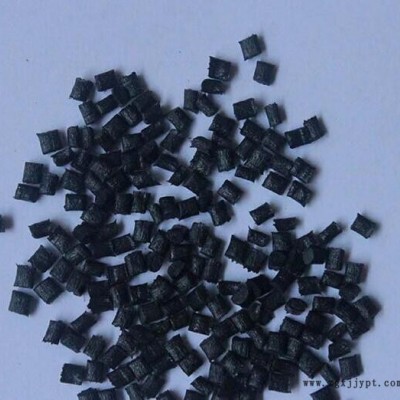

| 牌號 | 供應PBT防火環保加纖灰色再生料 白色再生料 本色再生料 |
| 加工級別 | 擠出級,注塑級 |
| 特性級別 | 標準級 |
| 用途級別 | 通用級 |
| 銷售方式 | 自產自銷 |
PBT應用：
10%玻纖增強、20%玻纖增強、30%玻纖增強、阻燃、礦物填充、玻礦混合、耐高溫、玻纖防火、耐水解、潤滑劑添加、熱穩定劑添加、耐紫外線、食品級、導熱級、高流動. ⒈優良的機械性能，機械強度高，耐疲勞性和尺寸穩定好。蠕變也小，這些性能在高溫條件下也極少有變化。
⒉生產PBT所消耗的能量是工程塑料中**低的的，這對于世界范圍內能源緊缺的情況下，具有十分重要的意義。
⒊耐熱老化性優異，增強后的UL溫度指數達到120~140℃，此外，戶外長期老化性也很好。
⒋耐溶劑好，無應力開裂。
⒌PBT易于阻燃，可達UL94V-0級，由于與阻燃劑親和性能好，所以容易開發反應型或添加型的阻燃品級。阻燃產品在電子電器工業中獲得廣泛應用。
⒍PBT遇水易分解，在高溫、高濕環境下使用需謹慎。
⒎優良的電氣性能，體積電阻率及介電強度高，耐電弧性優良，吸濕性極小，在潮濕及高溫環境下，也能保持電性能穩定，是制造電子、電器零件的理想材料。
⒏易成型加工和二次加工，易用普通設備注塑或擠塑。由于結晶速度快，流動性好，模具溫度也比其他工程材料要求低，在加工薄壁制件時僅需幾秒鐘，對大部件也只需40-60s即可。
PBT中文名稱聚對苯二甲酸丁酯，簡稱飽和聚酯，系高結晶性熱可塑性塑料。
優點：
1、機械性質安定抗張強度與抗張模數和尼龍相似；
2、摩擦系數小有自潤性；
3、吸水率低；
4、電氣性**良；
5、尺寸安定性良好；
6、耐藥品性、耐油性**。
用途：
1、電子電器：無熔線斷電器、電磁開關、馳返變壓器、家電把手、連接器、外殼等；
2、汽車：車門把手、保險桿、分電盤蓋、擋泥板、導線護殼、輪圈蓋等；
3、工業零件：OA風扇、鍵盤、釣具卷線器、零件、燈罩等。
具有高耐熱性、韌性、耐疲勞性，自潤滑、低摩擦系數，耐候性、吸水率低，僅為0.1%，在潮濕環境中仍保持各種物性（包括電性能），電絕緣性，但介電損耗大。耐熱水、堿類、酸類、油類、但易受鹵化烴侵蝕，耐水解性差，低溫下可迅速結晶，成型性良好。PBT 結晶速度快**加工方法為注塑，其他方法還有擠出、吹塑、涂覆和各種二次加工成型，成型前需預干燥，水分含量要降至0.02%。PBT（增強、改性PBT）主要用于汽車、電子電器、工業機械和聚合物合金、共混工業。如作為汽車中的分配器、車體部件、點火器線圈骨架、絕緣蓋、排氣系統零部件**點火器、電子電器工業中如電視機的偏轉線圈，顯像管和電位器支架，伴音輸出變壓器骨架，適配器骨架，開關接插件、電風扇、電冰箱、洗衣機電機端蓋、軸套.
加工工藝
PBT為熱塑性塑料，為適用于不同加工業者使用，一般多少會加入添加劑，或與其它塑料摻混，隨著添加物比例不同，可制造不同規格的產品。由于PBT具有耐熱性、耐候性、耐藥品性、電氣特性佳、吸水性小、光澤良好，廣泛應用于電子電器、汽車零件、機械、家用品等，而PBT產品又與PPS、PC、POM、PA等共稱為五大泛用工程塑料。
PBT具有明顯的熔點，熔點為225～235℃，是結晶型材料，結晶度可達40%。
PBT熔體的粘度受溫度的影響不如剪切應力那么大，因此，在注塑中，注射壓力對PBT熔體流動性影響是明顯。
PBT成型制品各向異性。PBT在高溫下遇水易降解。2 注塑機的選擇
選用螺桿式注塑機時。應考慮如下幾點。
①制品的用料量應控制在注塑機額定**大注射量的30%～80%。不宜用大注塑機生產小制品。
②應選用漸變型三段螺桿，長徑比為15～20，壓縮比為2.5～3.0。
③應選用自鎖式噴嘴，并帶有加熱控溫裝置。
④在成型阻燃級PBT時，注塑機的有關部件應經防腐處理。3 制品與模具設計
②未改性PBT的成型收縮率較大，在1.7%～2.3%，模具要有一定的脫模斜度。
③模具需要設排氣孔或排氣槽。
④澆口的口徑要大。
⑤模具需設置控溫裝置。模具**高溫度不能超過100℃。
⑥阻燃級PBT成型，模具表面要鍍鉻，以防腐。4 原料準備
所對應的時間不超過6h、4h、2h。料層厚度低于30mm。5 注塑工藝參數
①注射溫度 PBT的分解溫度為280℃，所以實際生產中一般控制在240-260℃之間。
②注射壓力注射壓力一般為50～100MPa。
③注射速率 PBT冷卻速度快，因此要采用較快的注射速率。
④螺桿轉速和背壓 成型PBT的螺桿轉速不宜超過80r/min，一般在25～60r/min之間。背壓一般為注射壓力的10%～15%。
⑤模具溫度 一般控制在70～80℃，各部位的溫度差不超過10℃。
⑥成型周期 一般情況下為15～60 s。6 注意事項
①再生料的使用 再生料與新料的比例一般在25%～75%。
②脫模劑的使用 一般情況下不使用脫模劑，必要時可采用有機硅脫模劑。
③停機處理 PBT的停機時間在30min以內，可將溫度降到200℃時停機。長期停機后再生產時，要將料筒內的料排空，再加入新料才能進行正常生產。
④制品的后處理 一般情況下不需要進行處理，必要時在120℃時處理1～2h。
