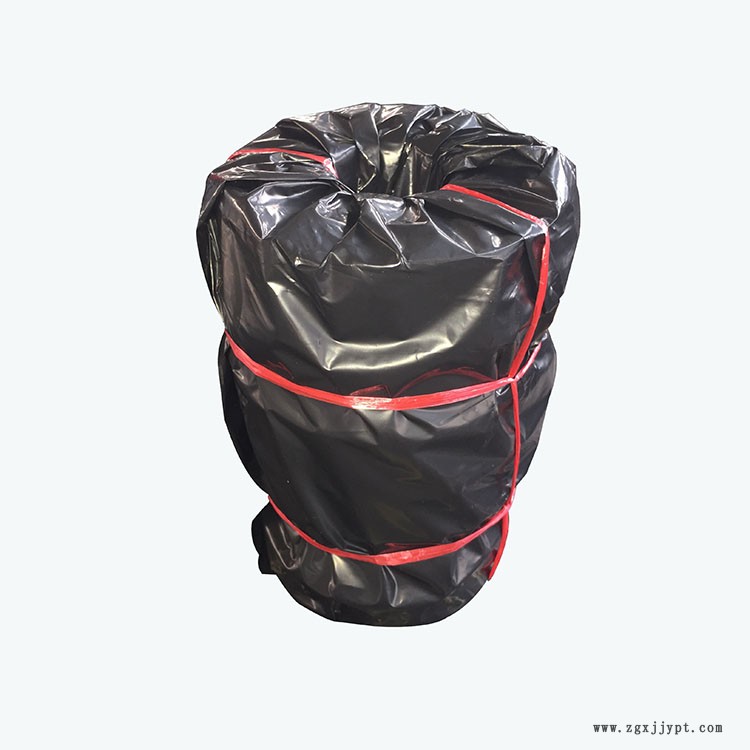

| 包裝及貯運 | 箱裝 |
| 壁厚 | 按單制作 |
| 材質 | 聚丙烯編制外，改性瀝青 |
| 產地 | 河北 |
| 產品等級 | A級 |
| 長度 | 平方米 |
| 類別 | 橡塑制品 |
| 類型 | 管道防腐 |
| 使用溫度 | 60℃ |
| 適用范圍 | 水管,石油設施,農業設施,化工管道,工業設施,閥門,電力設施,廣泛 |
| 特點 | 熱穩定性,耐磨,耐老化,耐高溫,抗化學性,防腐、強度大 |
| 形狀 | 卷 |
| 性質 | 耐腐蝕，耐高溫，耐磨損，耐老化 |
| 顏色 | 黑色 |
| 用途 | 管道防腐處理 |
| 品牌 | 嘉昱 |
| 型號 | 按單制作 |
| 加工定制 | 是 |

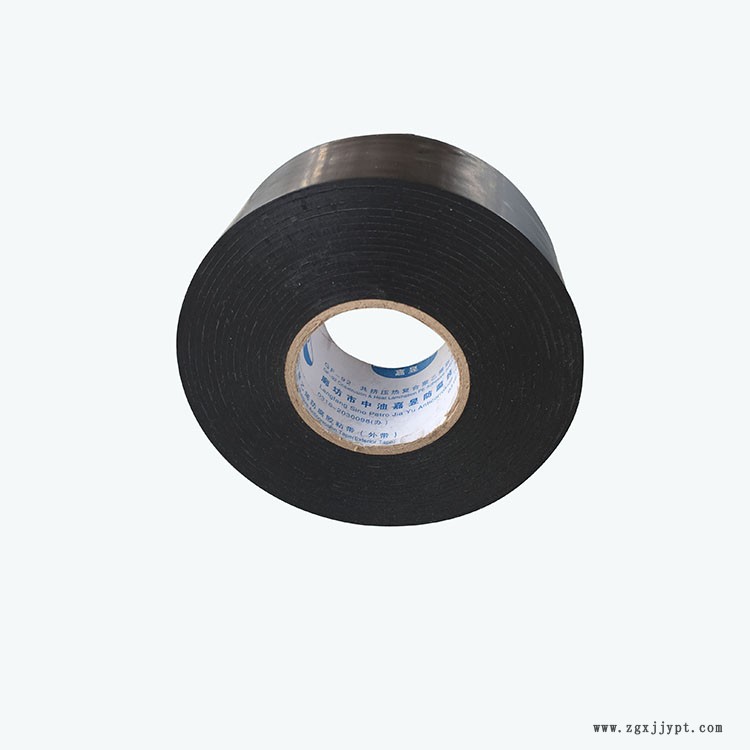

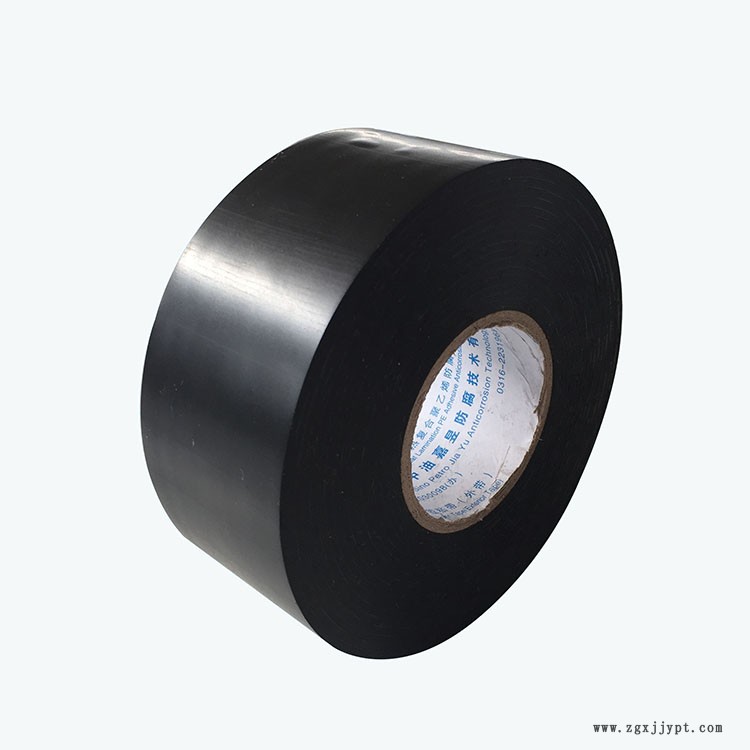

一、簡介 聚乙烯增強纖維防腐膠帶是廊坊市中油嘉昱防腐技術有限公司生產的冷纏防腐膠帶之一，該產品性能優良，具有高附著力、密封絕緣性能好、耐酸堿、不老化、使用壽命長、施工簡單、安全衛生等特點。 聚丙烯防腐膠帶，是由高強度聚丙烯編織物為基材，涂敷一層高粘度橡膠改性瀝青，經特別工藝加工制成。其優異的抗拉伸強度和粘結性能，有效的抵抗土地的應力和熱膨脹，防止防腐層變形，單層膠帶即可達到普通級和加強級防腐標準。 二、適用范圍： 適用于埋地石油儲罐、長輸管線、舊管線修復及管道接口處的防腐。不易老化的特點可使防腐壽命達40年以上。 三、技術指標：見下表
| 項目名稱 | 防腐膠帶 | 執行標準 |
| 基膜 | 材料 | 聚丙烯纖維 | GB/T6672 |
| 厚度mm | 0.2-0.6 |
| 顏色 | 黑色 |
| 防腐層 | 材料 | 橡膠改性瀝清 | GB/T6672 |
| 厚度mm | 0.7-1.2 |
| 顏色 | 黑色 |
| 膠帶厚度mm | 0.9-1.8 | GB/T6672 |
| 拉伸強度Mpa | ＞60 | GB/T1040 |
| 剝離強度 N/CM | 對底漆鋼管 | ＞45 | GB/T2792 |
| 對背材 | ＞25 | GB/T2792 |
| 擊穿電壓KV | ＞25 | GB/T1408 |
| 吸水率% | ＜0.35 | SY/T0414 |
| 施工溫度℃ | -5－40 | |
| 適用溫度℃ | -20－90 | AWWAC203-91 |
四、施工說明： 1、鋼質基材采用手工除銹時，除銹等級達St 3級，如有要求，也可采用噴 砂除銹，機械除銹應達到Sa 2級。 2、涂底漆：管道除銹后，清理干浄，先涂刷底漆，將攪拌均勻的底漆用毛刷 或滾子涂刷。要求涂刷均勻、無氣泡、無漏涂。一般情況下，手工施涂10㎡/L，機械施涂12㎡/L，厚度應≥30μm。待底漆表干后，即可纏帶。 3、焊逢處預處理 對于螺旋焊接管道，涂完底漆后，建議先用0.1×30 mm的膠帶條，覆蓋在焊逢上，并用手壓實。 4、纏膠帶 （1）采用手工纏繞時，應保證一定的拉力，并建議使用＜300mm寬的膠帶。纏繞時各圈應平行，不扭曲，始末端應壓貼緊固。（為保證質量，當施工環境溫度在-5℃～10℃時，因鋼管溫度低，應先預熱膠帶或鋼管后，再纏繞膠帶） （2）采用機械纏繞時，膠帶的搭邊應在13mm～30mm（據管徑而異），兩段膠帶相接處應有100mm以上的搭接，膠帶上不能留有褶皺、裂縫等。 5、補口施工： 補口時，應除去管端防腐層的松散部分，除去焊縫區的焊瘤、毛刺和污物。補口處表面處理質量，手工除銹應達到St 3級，施工方法同第4條，補口層與管道主體防腐層搭接寬度應≥100mm。補口膠帶的寬度應采用以下標準。 注意：冬天施工時，管溫應不低于20℃-30℃，施工時邊纏繞邊用微火在膠面上加溫。 管徑與補口膠帶寬度對照表：
| 公稱管徑mm | 補口防腐膠帶寬度（mm） |
| Ф100~300 | 100 |
| Ф300~700 | 150 |
| Ф700~1500 | 250 |
| Ф1500以上管徑 | 300 |
6、管道敷設： 防腐膠帶纏繞后，管溝的清理及下溝、回填、吊裝應符合相應的施工驗收規范規定。膠帶纏繞后可回埋，無需保養期施工方便。 7、運輸貯存包裝： 運輸過程中防止陽光直曬，雨雪浸淋等。底漆應貯存在陰涼干燥庫房中，并遠離火源和熱源，貯存溫度-20℃～35℃，貯存期一年。
