廠家：
佳諾機械
牌號：
JN1000
規格級別：
JN001
類型：
塑料撕碎粉碎機
單軸撕碎機主要用途及適應物料：
大口徑PE.PP.PPR管材,板材,棒材。
大塊機頭料
托盤
電線,電纜
主軸兩側增加注塑機上使用的格林柱作為導軌,導軌內置銅套,銅套內部采用石墨烯潤滑,可以起到自動供油作用,同時我們可以選擇在格林柱上抹油,增加潤滑度和機器使用壽命。
1000型單軸撕碎機優勢分析：
a.喂料無限制,喂料量可控,料斗移動帶動物料接近和遠離主軸,保證撕碎過程平穩。物料的前進和后退通過西門子PLC自動控制,我們選擇通過電流的大小來決定主軸的負載。有效的減少反轉次數,保護減速機。
b.傳統撕碎機的結構是內置推板推料,物料和推板直接接觸,無法加油,推板和導軌之間的間隙會越來越大,導致推板卡死,必須停機拆推板才能繼續工作。
c.同時傳統結構在喂料過多的時候,物料無法通過推板帶離主軸,負載過高,機器會頻繁反轉,反轉次數多了會對減速箱的齒輪造成損傷,降低使用壽命。
名 稱 | 使 用 材 料 |
A單軸撕碎機1000型 a,機箱 | 1,機架底架采用100×100×5mm鋼管制作, 用25mm鋼板制作,帶有4只起吊耳環,整體牢固,機箱與底架采用焊接方式連接。 3,進料斗尺寸：1000*1200mm,斗為移動式,。
|
b,液壓系統 | 1,液壓泵采用4KW油壓,壓力可達800㎏。 2,液壓缸型號采用100×1300,數量：2支。 3,液壓推料器采用16mm鋼板制作,左右及底平面采用耐磨材料加于保護,推料架前端帶有齒型及齒條卡料裝置,確保物料撕碎時不打滑。 |
c,電機 | 1,電機采用國內江蘇儀能電機股份。 2,55KW-4極臥式電機。 |
d,減速器 | 1,采用德資企業,浙江瑞德森公司產品。 2,型號為H2HH7-18:1。 |

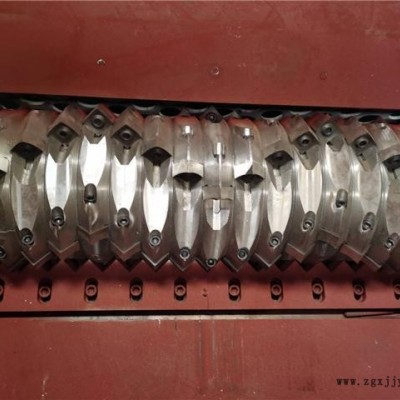

e,刀軸 | 1,采用45#鋼經鍛打,熱處理,車加工精銑而成。 2,整體堅固耐磨。 3,刀軸外徑Φ385mm。 4,刀軸有效長度：1000mm。 5,刀軸轉速：70轉/分。
|
f,軸承 | 1,軸承采用國內瓦房店產品。 2,選用的軸承帶有鎖緊裝置內徑140mm。 |

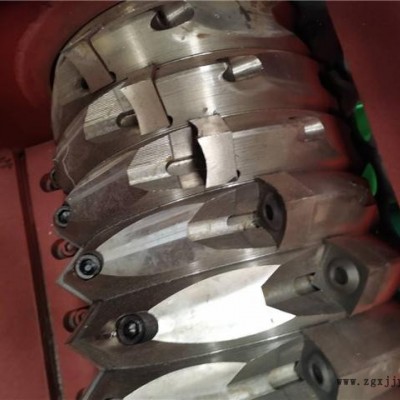

g,刀具 | 1,刀嚴格采用SKD-11材質,刀具耐磨,抗沖力強。 2,動刀尺寸：共68把(D2)。 3,定刀尺寸：共2把。 |
h,篩網 | 1,篩網采用10mm鋼板制作。 2,篩網孔徑為Φ50mm,也可根據客戶實際撕碎的物料另配。 |
i,電器控制 | 1,控制系統全程由PLC控制,電機過載時實現停機,并主軸反轉,從而保護電機。 2,電器標配為國內德力西電器。 3,控制電箱采用2mm鋼板制作,外表經噴塑處理,每個按標帶有清晰的標號。 |
j,外表油漆 | 1,外表油漆,常規為白色與綠色。 2,移動斗采用白色,電機護罩采用綠色,也可根據客戶所需而訂。 |
k,產量 | 1,撕碎機產量為500 2,塊料800㎏/h |
l,外形尺寸及重量 | 1,整機外形尺寸：定制 2,整機重量：4800公斤 |
