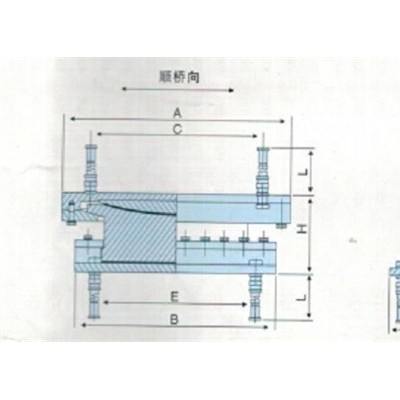

WJKGZ-1250GD球型支座計算書?

1.?設計依據?

建筑抗震設計規范G?50011-2001；?鋼結構設計規范G?50017-2003；?鑄鋼節點應用技術規程CECS??235:2008;?球型支座技術條件GB/T?17955-2000。?2.?設計數據輸入?

支座的性能參數：豎向壓力????P＝1250000N?

水平剪力????H＝1310000N?豎向拉力??????F=600000N?轉角??????????θ＝0.02rad?

3.?材料選擇?

支座受力件選用鑄鋼ZG275-485H和ZG270-500；?摩擦件選用聚四氟乙烯（PTFE）；?密封材料選用天然橡膠(NR)?4.?材料強度設計值?

鑄鋼ZG275-485H的抗拉、抗壓、抗彎強度設計值f＝215N/mm2，?鑄鋼ZG270-500的抗拉、抗壓、抗彎強度設計值f＝210N/mm2，?焊縫強度設計值ffw＝160?N/mm2，KZQZ球形支座深化圖紙，?

聚四氟乙烯（PTFE）的強度設計值fs＝30?N/mm2。

5.?支座的傳力路徑?

外力——上座板——不銹鋼板——平面四氟板——球芯——球面四氟板——底座。?6.?水平剪力傳力路徑：?

外力——上座板——底座。?7.?設計計算（附計算書圖）?

計算思路：?

設計計算首先對支座在給定的單一力學狀態（即壓、剪）下分別進行強度計算；然后對支座進行折算應力強度計算。?

從剪力傳力路徑可以看出，大同球形支座深化圖紙，水平力在支座內是支座上支座板與支座底座相互作用，減震球形支座深化圖紙，計算受剪時作用面壓應力和上支座板外圓筒臂折算應力，同時計算下座板彎曲應力和焊縫。?7強度計算?

全的鋼結構術語

一、術語?

1、強度：構件截面材料或連接抵抗破壞的能力。強度計算是防止結構構件或連接因材料強度被超過而破壞的計算。?

2、承載能力：結構或構件不會因強度、穩定或疲勞等因素破壞所能承受的極大內力；或塑性分析形成破壞機構時的較大內力；或達到不適應于繼續承載的變形時的內力。?

3、脆斷：一般指鋼結構在拉應力狀態下沒有出現警示性的塑性變形而突然發生的脆性斷裂。?4、強度標準值：規定的鋼材屈服點(屈服強度)或抗拉強度。?5、強度設計值：鋼材或連接的強度標準值除以相應抗力分項系數后的數值。?

6、一階彈性分析：不考慮結構二階變形對內力產生的影響，根據未變形的結構建立平衡條件，按彈性階段分析結構內力及位移。?

7、二階彈性分析：考慮結構二階變形對內力產生的影響，根據位移后的結構建立平衡條件，按彈性階段分析結構內力及位移。?

8、屈曲：桿件或板件在軸心壓力、彎矩、剪力單獨或共同作用下突然發生與原受力狀態不符的較大變形而失去穩定。?

9、腹板屈曲后強度：腹板屈曲后尚能繼續保持承受荷載的能力。?

10、通用高厚比：參數，其值等于鋼材受彎、受剪或受壓屈服強度除以相應的腹板抗彎、抗剪或局部承壓彈性屈曲應力之商的平方根。?

橋梁支座的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：

（1）上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；

（2）支座必須能可靠的傳遞垂直和水力；

（3）支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；

（4）鐵路橋梁通常必須在每聯梁體上設置一個固定支座；

（5）當橋梁位于坡道上，固定支座一般應設在下坡方向的橋臺上；

（6）當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；

（7）固定支座宜設置在具有較大支座反力的地方；

（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；

（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。
