辛集市ldpe土工膜生產廠家 辛集ldpe土工膜

防滲土工膜 - 工程應用
??經編復合增強防水土工布具有優越的隔水性、耐用性、防護性。可廣泛用于鐵路、公路、運動館、堤壩、水工建筑、遂洞、沿海灘涂、圍墾、環保等工程。

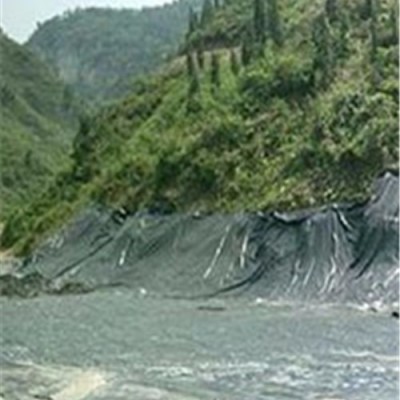

防滲土工膜 - 防滲土工膜的鋪設
??1. 鋪設防滲土工膜前應由土建工程相應的合格驗收證明文件。
??2. 防滲土工膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。
??3. 鋪設HDPE土工膜時應力求焊縫**少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。
??4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常**使焊縫排列方向平行于**大坡度，即沿坡度方向排列。
??5. 通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫。
??6. 防滲土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
??7. 防滲土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

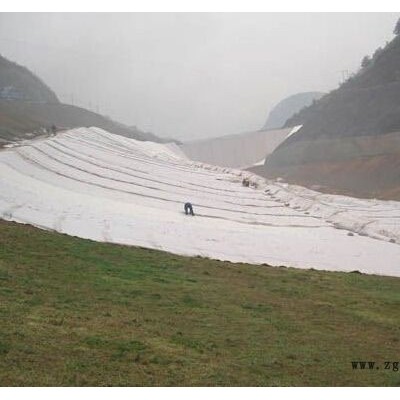

防滲土工膜 - 防滲土工膜施工方法：
??防滲土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
??1、 應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設順序；
??2、 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上；
??3、縱向接頭應距離壩腳、彎腳處1.50m以上，應設在平面上；
??4、先邊坡后場底；
??5、邊坡鋪設時，展膜方向應基本平行于**大坡度線。

防滲土工膜的焊接:
??1.熱鍥焊機焊接工序分為：調節壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。
??2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
??3.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正式焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。
??4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。
??5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。
??6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。
??7.焊膜時不許壓出死折，鋪設HDPE土工膜時，根據當地氣溫變化幅度和HDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。
??8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。
??9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。 10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。
??11.溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。
??12.擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。
??13.土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。

------------------------------------------------------------

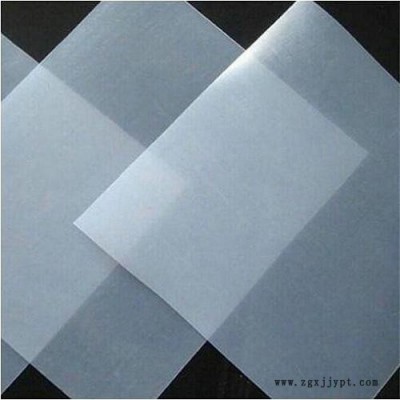

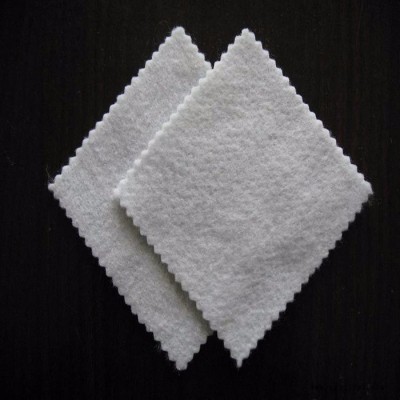

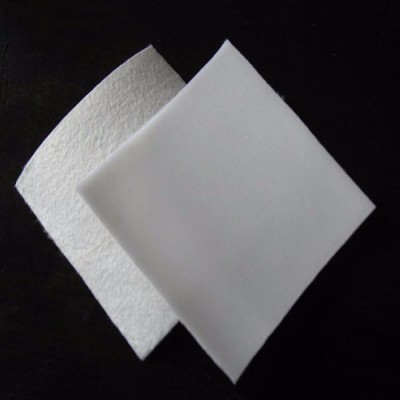

復合土工膜是由長絲土工布或短纖土工布與 PE土工膜經熱復合而成，具有平面排水、有防滲的優良特性。復合土工膜分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方 米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能好，變形模量大，耐酸堿抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理， 以及廢料場的防污處理。

其它
產品品種：一布一膜、兩布一膜、多布多膜等。
產品規格：單位面積質量200-1600g/m2,膜厚0.1-1.5mm，幅條0.8-6.6m
產品特性：集防滲排水于一體、強度高、摩擦系數大、耐穿刺、耐老化、耐酸堿、防止水土流失。
產品用途：主要用于水利、交通、隧道、機場、冶金尾礦、垃圾處理場、屋面防滲等各種加筋防滲工程。
復合土工膜的使用年限問題，主要是由塑料薄膜是否失去防滲隔水作用而定，據蘇聯**標準規定，水工用的厚度為0.2m的加穩定劑的聚乙烯薄膜，在清水條件下工作年限可達40~50年，在污水條件下工作年限為30~40年。因此復合土工膜的使用年限足以滿足大壩防滲要求的使用年限


------------------------------------------------
