駝峰支撐_金屬304 321 316L支撐板_塑料PP聚丙烯_CPVC駝峰式填料支承板

一、駝峰支撐結構優點

    駝峰支撐又名駝峰支撐板、駝峰支承板，全稱為梁型氣體噴射式填料支承板，是一種優良的散裝填料支承裝置，其主要優點是：

   （1）、駝峰支撐板其立體結構的支承板，有利于加大開孔面積，使開孔面積在99%左右，開孔率大于填料層的孔隙率；駝峰支撐板氣液流道分開，氣相通過支承板上的側面開孔向填料層噴射，液相則通過支承板底部開孔流向下層填料，故氣液通道暢通無阻，且分布均勻，還能避免氣液間的相互夾帶；

    （2）、使用駝峰支撐填料顆粒或碎片不易堵塞孔口，對于小于φ25的填料可在支承板上先整砌一層300mm高的大填料，再堆放小填料；

   （3）、安裝駝峰支撐板可使整個塔內氣、液分布良好，確保了較高的傳質效率；板上被填料堵塞的部分被減小，且能有效通過含有懸浮固體粒子的液流，減小了填料被污染的速度。

   （4）、駝峰支承板上自由空間大，由于氣、液通過不同的孔道，因而壓降小，且與液體負荷無關；

   （5）駝峰支撐板氣液處理能力大。氣液通過不同孔道，避免了液體的再循環和夾帶；

由于上述優點，駝峰支撐被愈來愈廣泛采用。

二、駝峰支撐板主要材質及其結構

    駝峰支撐板材質有有不銹鋼和塑料兩種。如304、321、316、316L、聚丙烯、增強聚丙烯、CPVC、PVDF、艾格魯聚丙烯等材質。產品剛性好，允許載荷大，能可靠地支撐加于其上的各種壓力。

    產品的各種規格尺寸要求我向我公司索取行業標準《梁型氣體噴射式填料支承板》（HG/T21512-95）.

    駝峰支承板由若干條支承梁元件組裝而成，形狀及結構見圖。每條梁的寬度為290mm，高為250-300mm；各條梁底面間用定距凸臺保持10mm左右的間隙供向下排液。梁上供氣體噴出的用鋼板沖壓制成型的長條形側孔孔尺寸應不使10mm填料漏下為宜，長條孔的尺寸，無論塔徑大小，一律開設為12mm×45mm的長圓孔。支承板由多塊梁型支承板拼裝而成，為可拆結構，能從人孔進入塔內。

三、安裝要求：

    不銹鋼駝峰支撐支撐板安裝前應清除其表面的油污、鐵銹；主支承梁的裝配定位：梁中心線應通過塔體在該處的橫截面中心，其偏差不得超過±2mm；主支承梁安裝后，其上表面與支承圈上表面應在同一水平面上，該水平度偏差應小于等于2mm.安裝時注意首先裝中間塊，然后分裝兩邊分布板。并采用卡板、卡子、螺栓螺母連接緊固好。

四、產品應用：

    駝峰支承板主要應用于填料吸收塔、洗滌塔、蒸餾塔等。如30萬噸合成氨/年裝置中二氧化碳填料吸收塔、溶劑再生塔均采用駝峰支撐板，主要針對承重、耐溫和介質腐蝕性等條件。

   產品適用于直徑φ300-φ6000mm散堆填料塔，對于不銹鋼使用溫渡為300℃以下，對于碳素鋼支承板為使用溫度為200℃以下.

我公司駝峰支撐填料生產現場及配件卡子卡板、螺栓螺母圖

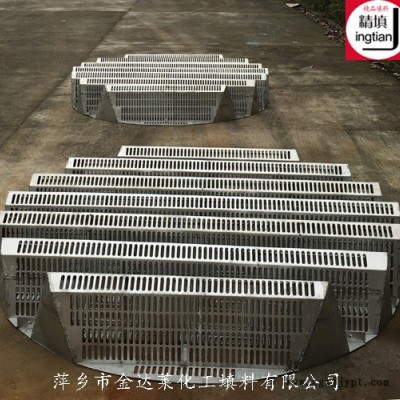

直徑φ3米的材質為316L不銹鋼駝峰支撐板（按行標圖加工）

直徑φ2200mm的材質為316L不銹鋼駝峰支撐板（按天大圖紙?jiān)O(shè)計加工，頂部帶孔）

我公司加工的加厚型不銹鋼304駝峰支撐板（規格DN2400mm）

塑料聚丙烯駝峰支撐板

我公司加工的塑料CPVC駝峰支撐板
