?RWCQY渠道基層(水泥土)襯砌機技術參數?

行走速度???0-5m/min?

壓實寬度???1400mm?

行走電機???2x2.2?kw?

單個滾筒激振力???12-18kn?

桁架?????

單個滾筒驅動功率???5.5kw?

適應坡長???根據客戶需要??

送料速度?????1.6m/sec?

適應坡比???根據客戶需要?

振實牽引速度????3m/min?

升降裝置????液壓升降/電動機械升降?

運行模式???手動?

行走裝置：?

行走模式???軌道行走?

主要電氣元件????OMRON?/?SIEMENS/LS?

滾輪直徑????φ230?mm?

總功率?????根據配置計算

?

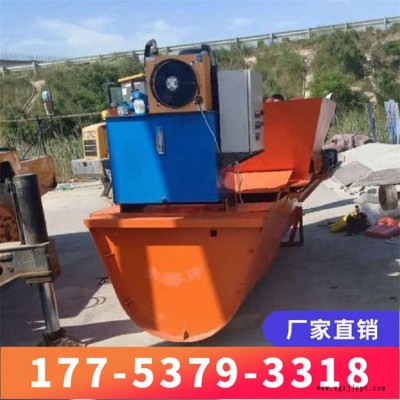

渠道襯砌機由主機架、操作臺、鋪料小車、振動碾壓小車、平料螺旋、皮帶機等部分組成，由操作臺控制所有部分的運行，具有混凝土布料、攤鋪、振搗、碾實、扎光、沿軌道自行等多種功能。適用坡比為1:2.5、1：3，適用坡面長度10～30m，攤鋪厚度10～30cm。機架長度可根據襯砌坡面長度調整選用，機架高度采用電動調節，更換機架鉸接處的聯結螺栓可以調整坡比，適用于大面積襯砌作業。
? 振搗系統是襯砌機自身安裝的1.5kW平板振搗器，可沿機架上的軌道行走，對混凝土料進行振搗。混凝土壓光采用電動抹面壓光機，在振搗工序之后，輔以人工進行抹面壓光。
? 渠道混凝土襯砌主要工序包括渠道開挖、坡面成型、保溫板鋪設、復合土工膜鋪設、混凝土襯砌、混凝土養護、伸縮縫施工

?

渠道襯砌機參數

滾輪直徑 φ230 mm
螺旋輸送器直徑 φ260 mm
滾輪傳動方式 鏈條傳動
螺旋輸送器轉速 136 rpm
行走速度 0-1.2m/min
料倉規格 630 x 500 x 530 mm
行走電機 4×2.2 kW
輸送功率 根據坡長配置
精滑模板長度 500mm（尾部可調）
適應坡長 23m（ 長襯砌面）
襯砌厚度 100-200 mm
適應坡比 根據客戶需要
效率 1.2m/min
升降裝置 液壓升降/電動機械升降
高頻振搗棒 VAF50-1
運行模式 手動
行走模式 軌道行走
