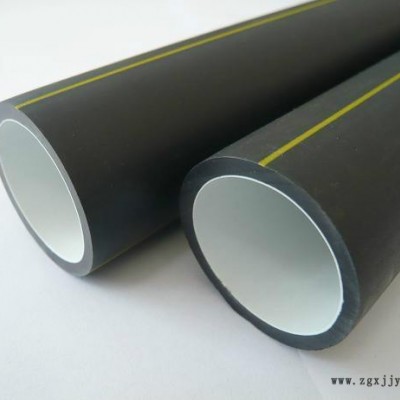

HDPE硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤(rùn)滑劑的新型復(fù)合管道，簡(jiǎn)稱硅管。由三臺(tái)塑料擠出機(jī)同步擠壓復(fù)合，主要原材料為高密度聚乙烯，芯層為摩擦系數(shù)**低的固體潤(rùn)滑劑硅膠質(zhì)。廣泛運(yùn)用于光電纜通信網(wǎng)絡(luò)系統(tǒng)。

其內(nèi)壁的硅芯層是固體的**的潤(rùn)滑劑；

硅芯管??其內(nèi)壁的硅芯層是被同步擠壓進(jìn)高密度聚乙烯管道壁內(nèi)，且均勻地分布整個(gè)管道內(nèi)壁，不會(huì)剝落，脫離，與硅管同壽命；

??其內(nèi)壁的硅芯層與高密度聚乙烯具有相同的物理和機(jī)械特性；

??其內(nèi)壁硅芯層的摩擦特性保持不變，纜線在管道內(nèi)可反復(fù)抽取；

??其內(nèi)壁的硅芯層不與水反應(yīng)，意外事故后可用水沖洗管道。

?

1 外觀質(zhì)量 外觀顏色均勻一致；內(nèi)外壁實(shí)體應(yīng)平整、均勻、光滑，無(wú)塌陷、坑凹、孔洞、撕裂痕跡及雜質(zhì)麻點(diǎn)等缺陷；截面無(wú)氣泡、裂痕；內(nèi)壁緊密熔結(jié)、無(wú)開脫現(xiàn)象；外壁上產(chǎn)品標(biāo)識(shí)完整、清楚。

??2 外壁硬度 ≥59（邵氏D型）

??3 內(nèi)壁摩擦系數(shù) 靜態(tài)：≤0.25（平板法，對(duì)HDPE標(biāo)準(zhǔn)試棒）

??動(dòng)態(tài)：≤0.15

??4 拉伸強(qiáng)度（MPa） ≥21

??5 斷裂伸長(zhǎng)率（%） ≥350

??6 **大牽引負(fù)荷（N） ≥8000

??7 冷彎曲半徑（mm） 400

??8 環(huán)剛度（KN/m2） ≥50

硅芯管??9 扁平試驗(yàn) 垂直方向加壓至外徑變形量為原外徑的50%時(shí)，立即卸荷，試樣不破裂、不分層。

??10 復(fù)原率（%） 垂直方向加壓至外徑變形量為原外徑的50%時(shí)，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復(fù)到原來的85%以上。

??11 耐落錘沖擊性能 常溫 溫度23℃，高度2m，用15.3kg重錘沖擊10個(gè)試樣，應(yīng)9個(gè)以上無(wú)開裂現(xiàn)象。

??低溫 溫度-20℃，高度2m，用15.3kg重錘沖擊10個(gè)試樣，應(yīng)9個(gè)以上無(wú)開裂現(xiàn)象。

??12 耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時(shí)，無(wú)滲漏。

??13 抗裂強(qiáng)度（MPa） ≥2.0

??14 與管接頭的連接力（N） ≥6700

??15 縱向收縮率（%） ≤3.0

??16 脆化溫度（℃） -75

??17 耐環(huán)境應(yīng)力開裂 48h,失效數(shù)≤20%

??18 熔體流動(dòng)速率（g/10min） MFR(190/2.16)≤0.5

??19 耐熱應(yīng)力開裂 168h,失效數(shù)≤20%

??20 工頻擊穿強(qiáng)度（MV/m） ≥24

??21 耐化學(xué)介質(zhì)腐蝕 將管材試樣分別置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h，無(wú)明顯被腐蝕現(xiàn)象。

??22 耐碳?xì)浠衔镄阅?用庚烷浸泡72h后對(duì)硅芯管施加528N的外力，試樣不損壞，產(chǎn)生的**變形不超過5%。
