一、產品簡介

       LCD/TFT/ PET等電子電路觸屏行業ITO（玻璃）線路面板缺陷檢測，隨著技術的發展，人們對電子產品交互體驗的要求越來越高，觸摸屏作為新一代電子產品輸入設備正逐步成為平板電腦、手機、電子書、GPS、游戲機等設備的新寵。觸摸屏生產工藝復雜，從上游的ITO玻璃鍍膜、光刻、IC組件加工，到中游的觸摸屏模組貼合、絲網印刷、切割，再到下游的觸摸屏模組貼合、蓋板玻璃(Coverlens)檢測，都對工藝提出更高要求，使機器視覺技術成為相關環節生產和質量檢測的必要技術。

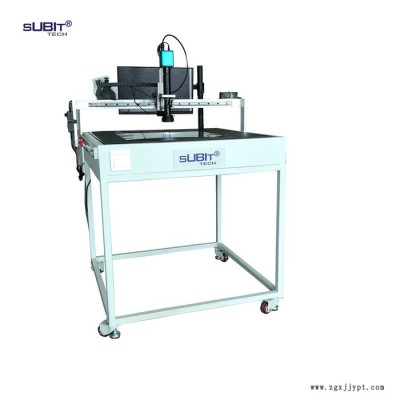

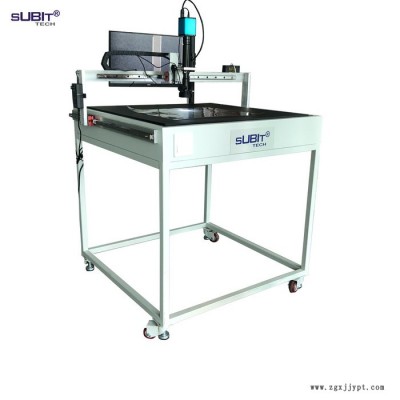

二、主架燈箱參數

1.主架材質；304不銹鋼/鋼板烤漆材質

2.底部燈箱燈源：定制LED節能燈管（可調節燈光亮度）

3.臺面尺寸：L900*W900*H950MM

4.**大檢查尺寸：800*800MM

6.導軌：定制900*900*200MM導軌模組（保證顯微鏡前后左右自動移動）

7.玻璃：12MM鋼化白玻+乳白色擴散板（光線柔和均勻不傷眼睛）以及5MM黑色有機玻璃蓋板。

三、導軌參數

X、Y、Z軸可手動移動

1.有效行程:   X:900MM  Y:900MM  Z:200MM

2.控制器： 控制方式手動。

3.導軌Z軸上安裝CCD顯微鏡攝像頭

四、顯示器CCD顯微鏡參數

    1.顯微鏡類型：同軸光鏡頭配專業光源

2.顯微鏡倍數：200倍 （配顯微鏡刻度尺）

3.相機像素：2000萬 索尼傳感器

4.顯示器：21.5英寸飛利浦1080P高清顯示器

五、檢測效果

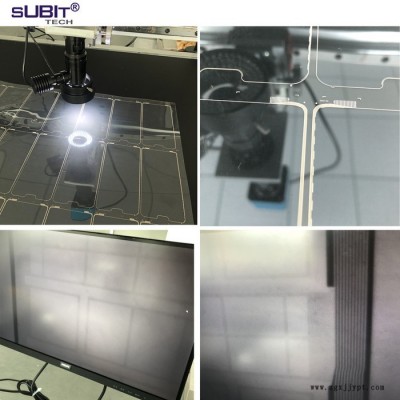

薄膜具有高的導電性、高的可見光透過率，屬于特殊的印刷線路且用肉眼無法識別，所以用普通的光源無法檢測到清晰的圖像，以下是用蘇比特新研發的檢測設備測試得到的效果圖：
