品名：水泥 發泡劑

理化指標：

外觀：淡黃色液體；密度：1.01～1.02 g/ cm3；固含量：≥ 25%；PH值：9～10；

功能原理：

硫氧鎂發泡劑為復配型物理發泡劑，屬表面活性劑的范疇。硫氧鎂發泡劑在硫氧鎂水泥固化后，會在空腔內壁形成一層憎水性薄膜，具有很強的疏水作用，有利于提高硫氧鎂發泡制品耐水性。

操作工藝：

1、稱量硫氧鎂發泡劑，然后加入120倍清水稀釋，配成發泡液；
2、依次將硫酸鎂溶液、改性劑、輕燒粉加入到攪拌機中，配備硫氧鎂料漿；
3、啟動發泡機，將發泡液通過發泡機發成泡沫；
4、將泡沫按照既定用量加入臥式攪拌機中混合均勻；
5、將配制好的發泡料漿送入成型機或模具；

性能有點：

1、稀釋倍數高：1公斤發泡劑可兌水100公斤以上。
2、穩定性高：1小時的沉降距不超過1CM，在制品沒有凝固之前不會塌模；
3、耗用量低：每生產1立方的防火門芯板常用量約0.4kg—0.6kg(生產密度300kg)左右。
4、泡沫細密且大小均勻，孔徑在0.1-0.6mm，泡沫損耗小。
5、該種發泡劑直接可以用鹵水或者硫酸鎂溶液進行稀釋；
6、適合于平模、立模等不同工藝的生產：通過調整和鹵水或者硫酸鎂溶液的稀釋倍數，就可以輕松調節發泡漿料的稀稠度；
7、該種發泡劑不僅可以做硫氧鎂系列制品，換可以制作菱鎂、水泥等制品；
8、綠色環保，無毒無腐蝕性，使用安全。

注意事項：

1、攪拌機采用臥式為佳，采用立式攪拌機配制硫氧鎂發泡水泥，泡沫在很長時間內不能夠均勻的混合到料漿當中，致使泡沫破裂，影響了發泡效果；

2、硫氧鎂發泡料漿澆注高度要注意，一般控制在20cm以內，過高會造成漿體塌陷；
3、低溫（0～15℃）生產，溫度低，固化時間長，易出現塌陷；
4、硫氧鎂發泡水泥成型過程中，不要有震動工藝，更不能夠加入消泡劑。
5、本劑儲存25度的陰涼環境下，密封保質期為18個月。
6、本劑屬于綠色環保材料， ，不易燃易爆，不傷手，可按一般化學品運輸。

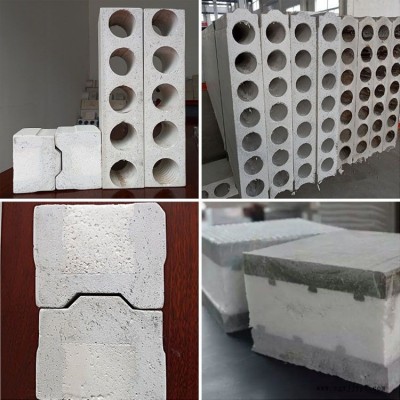

防火門芯板應用：

輕質墻板應用：

工廠倉庫：

研發實驗室
