類型	蒸汽硫化罐
樣式	臥式
有效長度	5000
工作壓力	1.0
品牌	朔耘
型號	DN1000X5500

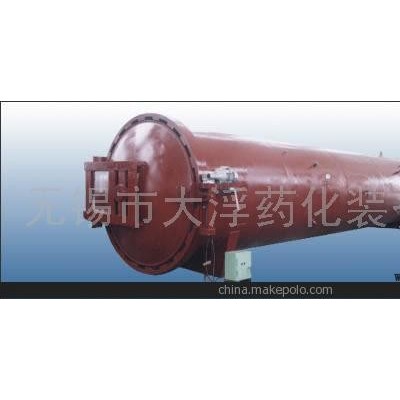

我公司生產的硫化罐主要用于硫化飛模型橡膠制品，如膠鞋、膠管、電纜、膠輥盒膠布等，有時，也用于硫化模型橡膠制品。按硫化罐罐體結構形式分直接加熱式和間接加熱式。直接加熱硫化罐罐體直接通入蒸汽加熱硫化，間接加熱硫化罐大多采用罐內裝設蒸汽散熱排管加熱硫化。過去間接加熱硫化罐采用夾套結構，在夾套中通入蒸汽加熱硫化。但這種結構制造麻煩，現已基本不用。此外，為了獲得較高的硫化溫度，近年來發展了一種采用電加熱的硫化罐。目前我公司已經成功制造出電加熱式硫化罐，在客戶中反應運用效果比較好。  硫化罐的基本結構：　臥式硫化罐的工作壓力一般在1.2MPa以下，屬于低壓一類容器，大都呈單壁圓筒狀結構，由罐體、罐蓋及其開關和閉鎖裝置、加熱裝置和其他輔助裝置等構成。罐門的結構分為手動式和氣動式，這個根據客戶的要求制作。氣動打開過程：罐蓋為錯齒結構。開閉罐蓋時利用氣缸驅動螺桿轉動，在螺母作軸向移動時，推動固定在罐蓋上的撥叉，使罐蓋繞支架上的支點轉動一個齒距的距離。轉動距離用限位開關控制。反向轉動，使得罐蓋上的齒和罐體罐口上的齒走過一個齒距而交錯或脫離，從而實現罐蓋的閉鎖或松開。罐蓋和罐口之間的結合面用密封圈密封。罐蓋的支架為鉸鏈結構，罐蓋可繞立軸打開或關閉。立軸的上端裝有軸承，與氣缸的活塞桿上安裝連接，在氣缸的活塞桿的推動下，罐蓋開啟或關上。我公司生產的硫化裝置主要有2部分組成，一是硫化罐本體，二是輔助加熱的熱水罐。本體筒身直徑1500mm，筒身長6000mm，后封頭上裝有21根電加熱棒直接安裝在罐體內四壁上進行加熱；硫化罐內的空氣循環裝置由鼓風機組成，不但可以提高熱交換效果，還可以使罐內各部溫度比較均勻，從而可提高硫化制品的質量。筒體內部裝有一個小水箱，目的是加熱產生蒸汽；另外安裝了小車軌道，方便運輸。罐體上配置了安全閥，壓力表，測溫系統，保證設備的安全運行。熱水罐主要是為了給硫化罐本體提供熱源，提高加熱效率。

整套設備都配置了安全可靠的控制系統。一個控制柜是控制水箱加熱；另一個是對硫化罐體的電機，加熱棒，測溫裝置的調控。整套工藝圖如下圖所示：
