50mm橡膠型材擠出機

一、50mm橡膠型材擠出機配置：

設備名稱	設備型號	數量	單位
冷喂料橡膠擠出機	XJW-50	1	臺
微波硫化機		1	臺
熱風硫化機		2	套
水冷卻槽		1	套
牽引機		1	臺
開煉機	CZ-KLJ-9C	1	臺
西門子PLC控制器		1	臺

二、基本要求：
安裝電源：102kw
產量 (輸出)：40-60kg/h
外形尺寸：36×2×2 (L×W×H)
電壓：380伏/50赫茲
工作電壓范圍：90-110% 的電源電壓
相對濕度：≤90%（20℃以下）
工作環境：無導電粉塵和腐蝕性氣體

三、設備組成部件：

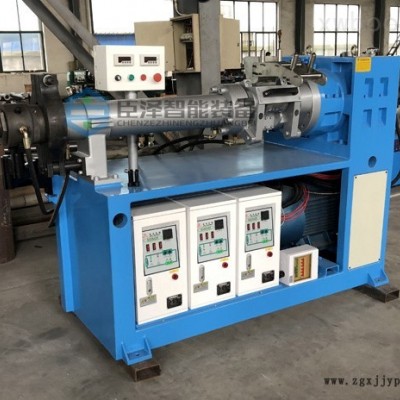

1. 冷喂料橡膠擠出機: XJW-50


(1) 螺桿直徑: Φ50mm, L/D 16:1
(2) 螺桿: 38CrMoAl, 氮化處理, 轉速 0~43rpm
(3) 螺桿調速方式： 變頻調速
(4) 采用變頻調速, ABB 品牌
(5) 連接器 施奈德品牌
(6) 冷喂料區: 自動送料滾筒, 用橡膠帶送料
(7) 桶: 38CrMoAl, 氮化處理, 用水降溫或加熱
(8) 螺桿桶體結構：連續強制送料
(9) 溫度控制器：2 溫區, 水控制, AODE 品牌
(10) 產量輸出: 40-60公斤/小時
(11) 變速箱: 硬齒面
(12) 交流電機: 15kw, 國產
(13) 機架: 方管焊接在一起
(14) 工作高度: 1050mm
(15) 外形尺寸: 1600(長) x 900(寬) x 1620(高) mm
(16) 總功率: 21kw

2. 微波硫化機(8.9m)


(1) 微波產生裝置:
微波輸出功率: 0~12KW
微波源: 1kw x 12 臺
微波功率可在1～12kw范圍內調節
頻率: 2450±50MHz
微波產生器: 日立 或者 三星
微波箱上安裝12臺高壓電流表，顯示實際微波功率
高壓變壓器: 功率1kw, 水冷卻
工作環境: 室內溫度0～45℃, 相對濕度低于90%，無腐蝕和火花
蓋子不關閉時，微波爐不工作
當硫化爐沒有橡膠時，微波爐不能工作
停機時，送風機及傳動比微波爐及加熱器停止

(2) 熱風產生裝置:
電加熱
加熱功率: 5KW x 6
電熱管: U 型, 5KW/380V
高溫鼓風機: 功率 1.5kw, 38m/min
熱空氣在硫化槽內循環
熱空氣溫度: 室溫～250℃
溫度由設定值自動調節
如果鼓風機風扇不起動，加熱器將不起動
停機時，送風機及傳動比微波爐及加熱器停止
傳送帶斷開時，加熱器將停止

(3) 傳動裝置:
傳輸方式: 傳送
傳送帶: 特氟隆鍍膜玻璃纖維帶, 寬度: 180mm
變速箱電機： 0.75kw, 國產
電機逆變器：ABB 品牌
連接器 施奈德品牌
運行速度: 2~28.5m/分鐘
調速: 相應的比例類型，帶旋鈕的主速度和單獨的速度調節選項
速度顯示表: 1 個
產品承載高度: 1000mm (傳動帶表面)
產品通道: 尺寸 240mm(寬) x 120mm(高)

(4) 硫化槽:
外形尺寸: 8900(長) x 850(寬) x 1270(高) mm
內槽材料: 304不銹鋼1.5mm

3. 熱風硫化機(8.9m)


(1) 熱風產生裝置:
電加熱
加熱功率: 5KW x 6
電熱管: U 型, 5KW/380V
高溫鼓風機: 功率 1.5kw, 38m/分鐘
熱空氣在硫化槽內循環
熱空氣溫度: 室溫～180℃ to 250℃
溫度由設定值自動調節
如果鼓風機風扇不起動，加熱器將不起動
關閉時，鼓風機風扇和變速箱將在加熱器之后停止
傳送帶斷開時，加熱器將停止

(2) 傳動裝置:
傳輸方式: 傳送帶
傳動帶: 特氟隆鍍膜玻璃纖維帶, 寬度: 180mm
變速箱電機: 0.75kw, 國產
電機逆變器: ABB 品牌
連接器施奈德品牌
運行速度: 2~28.5m/分鐘
調速: 相應的比例類型，帶旋鈕的主速度和單獨的速度調節選項
速度顯示表: 1 個
產品承載高度: 1000mm (傳動帶表面)
產品通道: 尺寸 240mm(寬) x 120mm(高)

(3) 硫化槽:
外形尺寸: 8900(長) x 850(寬) x 1270(高) mm
內槽材料: 304不銹鋼1.5mm

4. 水冷卻槽 (4m)


(1) 工作高度: 1000mm
(2) 水冷機氣壓: 0.1-0.2Mpa
(3) 循環泵功率: 0.5kw
(4) 噴灑: 10 冷卻噴霧, 噴霧體積190L/分鐘
(5) 冷卻方式: 循環水冷卻
(6) 客戶可配水冷機
(7) 連接器施奈德牌
(8) 外形尺寸: 4000(L) x 700(W) x 1300(H)mm

5. 牽引機


(1) 電機: 0.75kw, 國產
(2) 允許上下調節距離: 60mm
(3) 調速方式: 變頻控制
(4) 逆變器: ABB 品牌
(5) 速度可調, 0-25m/分鐘
(6) 連接器施奈德牌
(7) 線性速度計
(8) 傳輸帶: 橡膠皮帶
(9) 帶長度計計數器
(10) 外形尺寸: 900(長) x 700(寬) x1600(高)mm

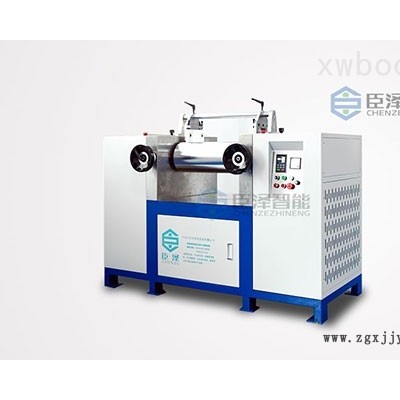

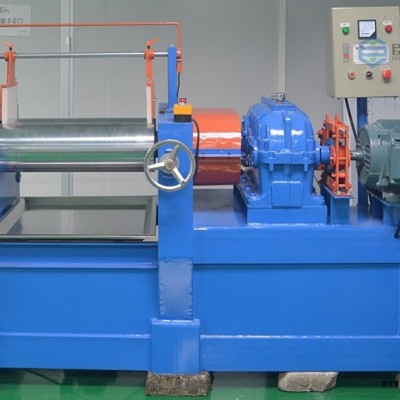

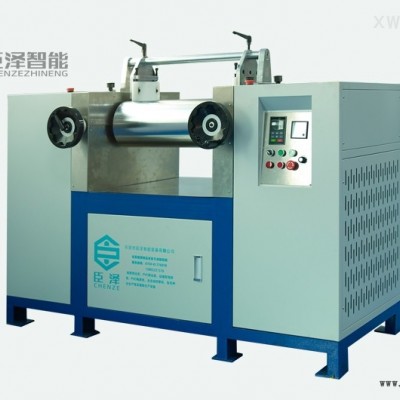

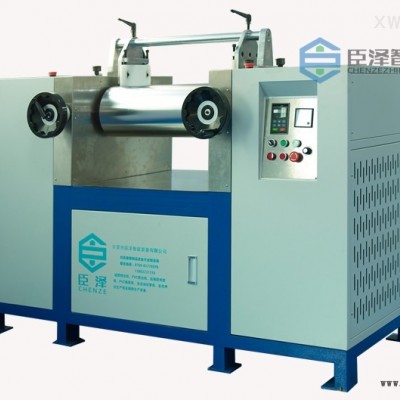

6. 開放式煉膠機


規格型號：CZ-KLJ-9C
輥筒尺寸：Φ230 x 600
轉速：22rpm
一次投料量：<10KG
輥筒材質：鑄造合金
額定電壓：380VAC
額定功率：11KW
外形尺寸：1770*810*1156
凈重：1560KG
調速方式：變頻調速

7. 西門子系統
(1) 西門子PLC控制器組
(2) 西門子觸摸操作屏
