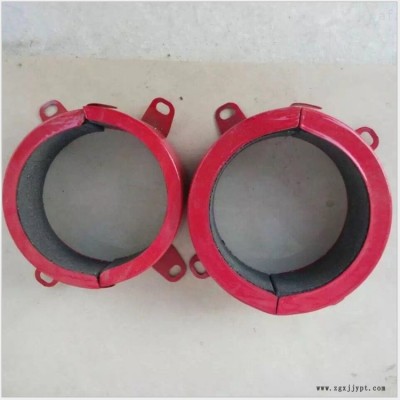

管道阻火圈簡介

本產品具有結構緊湊，造型美觀，防滲漏與防火措施有機結合，施工安裝方便等優點，為UPVC排水管在工業與民用建筑，特別是建筑中的推廣應用提供了有力的消防保障。本產品貫穿明裝或暗裝固定在樓板部位或墻體兩側，阻火效果好，耐火時間長，具有優良的耐火、耐潮濕、抗氧化性能，結構緊密、造型美觀、安裝方便等優點。

阻火圈放置部位

根據我國住建部GB 50242-2002《建筑給水排水及采暖工程施工質量驗收規范》中室內排水系統安裝第5.2.4條：高層建筑中明設排水塑料管道應按設計要求設置阻火圈或防火套管。

根據我國住建部 CJJ/T29-2010《建筑排水塑料管道工程技術規程》（2011年10月1日實施）中第4.1.3條，敷設在高層建筑室內的塑料排水管道當管徑大于等于110mm時，應在下列位置設置阻火圈：

1、明敷立管穿越樓層的貫穿部位。

2、橫管穿越防火分區的隔墻和防火墻的兩側。

3、橫管穿越管道井井壁或管窿圍護墻體的貫穿部位外側。

并在第5.1.17條中說明：阻火圈的安裝應符合產品要求，安裝時應緊貼樓板底面或墻體，并應采用膨脹螺栓固定。

主要型號規格

規格+型號尺寸 適用管徑  備注

內 徑 外 徑 高

ZHQ 40、50、75、90、110、125、160、200、250、315等十種規格

明裝式與暗裝式

ZHQ 40、50、75、90、110、125、160、200、250、315等十種規格
