臭氧老化試驗箱

臭氧老化試驗箱老化試驗是一種綜合氣候試驗裝置，除進行氣候老化試驗外還可進行高分材料的耐臭氧的測試，來再現不同環境下存在的破壞性光波；可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗，

  臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對橡膠的作用規律，快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法，進而采取有效的防老化措施，以提高橡膠制品的使用壽命。

臭氧老化試驗箱可用于新材料的選擇、改進現有材料或評估材料組成變化后耐用性的變化等試驗，可以很好的模擬在不同環境條件下，材料曝露在臭氧下所產生的變化。

臭氧老化試驗箱能提供相對濕度控制功能，對于許多濕度敏感的材料而言，這項功能也是很重要的，且許多的測試協議也要求進行濕度控制。

產品功能：

多種供選擇的過濾系統。

相對濕度控制。

試驗箱空氣溫度控制系統。

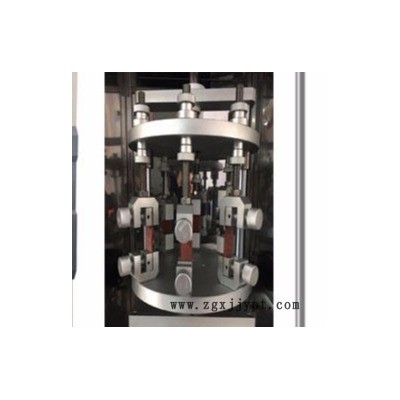

不規則形狀的樣品固定架。

價廉物美的氙弧燈管。

安裝容易使用方便并且基本上不需要日常維護的特點。

技術參數

1.工作室尺（mm）：500×500×600

2.臭氧濃度：5-500PPhm(直接讀取、直接控制)

3.臭氧濃度偏差：≤10%

4.試驗箱溫度：RT+10℃～60℃

5.溫度均勻度：±2℃

6.溫度波動度：≤±0.5℃

7.試料回轉速：（20-25）mm/s

8.試驗箱氣體流速：8-16mm/s

9.外形尺寸：1350×1350×1850mm

10.重量：600kg

箱體的結構部分：

臭氧老化試驗箱老化試驗箱由以下幾部分構成：試驗箱箱體、控制系統、加熱系統、加濕系統、臭氧系統等。

試驗箱箱體 ：

本試驗箱采用一體化結構，箱體左上部為工作室，右上部為電器控制室，下部為壓縮機制冷機組.樣架機械轉速裝置

冷凝水箱.水泵等各種執行裝置，電器控制柜置于試驗箱的右側面，便于操作。

試驗箱內壁均采用國際通用SUS304#不銹鋼板制造。

箱體保溫材料采用聚氨酯發泡加超細玻璃纖維，保溫效果良好，試驗箱外表面不結霜，不凝露。

箱體底部設有冷凝水排水口

門框采用能長期耐高低溫的環保硅橡膠密封條。

箱體正面設有玻璃觀察窗，窗體上貼有覆膜護目，以免氙燈射線損傷眼睛。

外箱體：

外箱體采用數控機床加工成型，箱體外殼采用高 級拉絲不銹鋼板．

門及門扣：

箱門密封采用雙層精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；

試驗箱為單開門(嵌入式門拉手)，采用無反作用把手；

箱門上設有觀察窗、防霜裝置及可開關控制的照明燈；

觀察窗：尺寸：25 cm W × 30 cm H；防輻射中空玻璃觀察窗；

試驗箱的電控部分：

此部分為試驗箱的核心部分；

電源的總開關為一個空壓開關，控制整體電路部分；

所有的線路部分都有嚴格的線標，便于維修；

電控部分的安全保護措施：控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示；

工作室超溫保護；

電源缺相、漏電保護；

鼓風電機過流保護；

制冷機超壓/過載保護；

加熱器、加濕器短路/過載保護；

保險絲熔斷保護；

試驗箱的工作部分：

加熱部分：

加熱方：試驗箱內直接加熱；

采用軍品級不銹鋼翅片式加熱管，加熱速率平穩，能夠保持箱體內溫度不會出現急劇變化。具有耐腐蝕、耐高低溫

無漏電現象，安裝方便等優點；

采用SSR(固態繼電器)輸出控制，具有無噪音、工作可靠、壽命長、抗干擾能力強、開關速度快、對外干擾小、使

用方便等優點；

風道系統：

風道系統位于試驗箱后部的夾層，其內分布加熱器、風葉、蒸發器、PT100

溫度采樣傳感器等裝置。當風機高速旋轉時，將工作室中空氣從上部吸入風道內，與加熱器產生的熱量和蒸發器產生

的冷量在風道內充分混勻從下方吹出，在工作室中與試品進行熱交換后的空氣再被吸入風道內進行混勻；反復循環，

從而達到目標溫度要求，同時保證試驗箱內獲得較高的溫濕度指標。

空氣體循環部分：

內置循環風道及通風機，使用制冷機和能量調節系統，通過通風機進行有效的熱交換，達到實現溫度變

化之目的，通過改善空氣的鼓風氣流，提高了空氣流量及加熱加濕和空氣表冷器的熱交換能力，通過出風口可調風栓

的調節，從而大幅改善了試驗箱的溫濕度均勻性；
